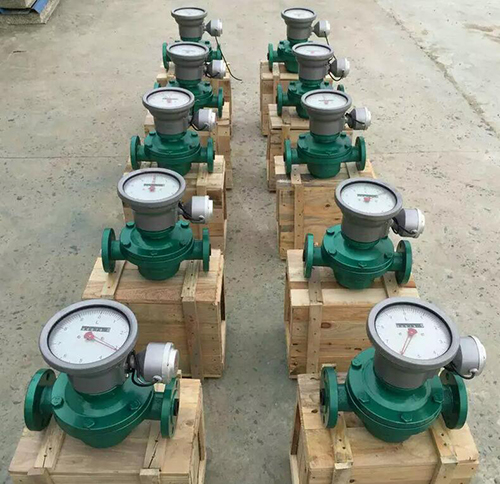

船用柴油流量計
- 品*：JKM/凱銘儀表
- 型號：JKM-LC
- 測量范圍：0.04-1000m3/h
- 精度等級：0.5％
- 公稱通徑：DN10-DN200
- 適用介質：柴油 原油 工業油
- 工作壓力：1.6-6.3Mpa
- 工作溫度：-10-100℃
- 供電方式：24VDC
- 訂貨號：VRLSHVQLA544
| 型號 | 口徑 | *小流量 | *大流量 | 精度等級 | 工作壓力（Mpa） |
| JKMLC-10 | 10 | 0.1 | 1.0 |
0.5，0.2 | 1.6，2．5，4．0，6．4 |
| JKMLC-15 | 15 | 0.16 | 1.5 | ||
| JKMLC-20 | 20 | 0.3 | 3 | ||
| JKMLC-25 | 25 | 0.6 | 6 | ||
| JKMLC-40 | 40 | 1.5 | 15 | ||
| JKMLC-50 | 50 | 2.4 | 24 | ||
| JKMLC-80 | 80 | 6 | 60 | ||
| JKMLC-100 | 100 | 10 | 100 | ||
| JKMLC-150 | 150 | 12 | 120 |

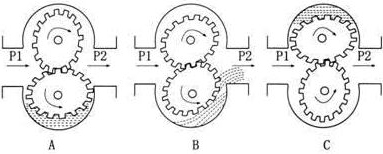

船用柴油流量計工作原理
LC系列橢圓齒輪流量計由流量變送器和計數機構組成，變送器的主要部分是由計量腔、裝在計量腔內一對橢圓齒輪轉子和密封聯軸器組成。計數機構則包含減速機構、精度調節機構和字輪顯示器。轉子與計量腔組成若干己知體積的空腔作為計量單位。一對橢圓齒輪轉子由同步齒輪保持適當?shù)奈恢藐P(guān)系，在流量計進出口處的壓差下推動轉動，并不斷地將進口液體經空腔計量后送至出口。密封聯軸器將橢圓齒輪旋轉的總數，以及旋轉的快慢傳遞給計數機構，機械式計數機構有指針顯示和字輪累積。電子式計數機構對流量計轉子的旋轉信號傳遞給傳感器而產生相應的電信號進行處理，并在顯示屏上顯示出液體的瞬時流量和累計流量。

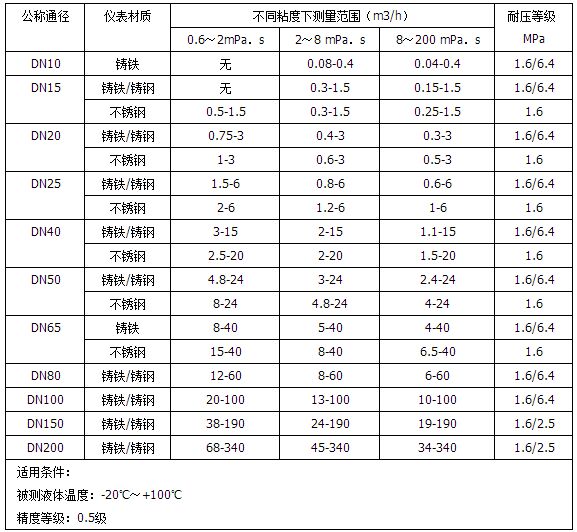

船用柴油流量計流量范圍表

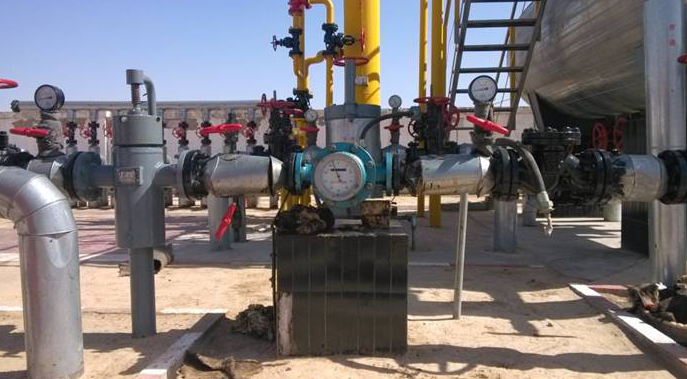

船用柴油流量計安裝注意事項
1、安裝前應徹底清洗管道，并在流量計前安裝過濾器，以防止雜物進入流量計。被測液體含有氣體時，應安裝空氣分離器。
2、應注意必須把流量計的橢圓齒輪軸安成水平位置，即表盤與地平面垂直。調節流量和啟動，關閉的閥門應分別安裝在流量計的進出口端。
3、流量計殼體上箭頭指向應與被安裝管道的液體流動方向一致。
4、連續流程的管道，安裝流量計的水平管道應裝有旁路閥，以便定時清洗、檢修。在垂直管道上流量計，應裝在旁路管道中以防止雜物落入儀表內。

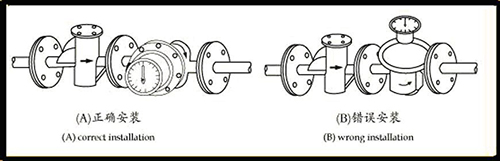

5、流量計在正確安裝的條件下，為便于讀數，可根據需要將計數器旋轉180°或90°安裝要求見
