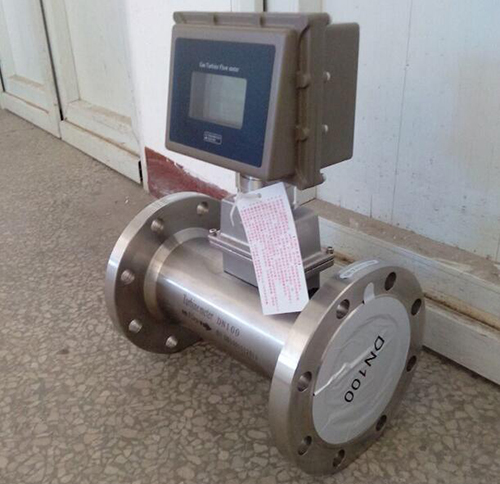

天然氣渦輪流量計
- 品*：JKM/凱銘儀表
- 型號：JKM-LWQ
- 測量范圍：2-6000m3/h
- 精度等級：1.0級、1.5級
- 公稱通徑：DN20-DN300
- 適用介質：天然氣、液化氣
- 工作壓力：1.6MPa
- 工作溫度：-20℃～+80℃
- 供電方式：24VDC 3.6V鋰電池
- 訂貨號：VFZHKKCYS577
天然氣渦輪流量計概述
氣體渦輪流量傳感器是吸取了國內外流量儀表先進技術經過優化設計，綜合了氣體力學、流體力學、電磁學等理論而自行研制開發的新一代高精度、高可靠性的氣體精密計量儀表，具有出色的低壓和高壓計量性能，多種信號輸出方式以及對流體擾動的低敏感性，廣泛適用于天然氣、煤制氣、液化氣、輕烴氣等氣體的計量。 該類渦輪流量產品本身不具備現場顯示功能，僅將流量信號以脈沖信號的方式遠傳輸出。儀表價格低廉，集成度高，體積小巧，特別適用于與二次顯示儀、PLC、DCS等計算機控制系統配合使用。該類渦輪流量計均為防爆產品，防爆等級為：ExdIIBT6。
天然氣渦輪流量計產品特點
1.采用新型傳感器，始動流量低、壓力損失小、抗振與抗脈動流性能好，不易腐蝕、可靠性好、使用壽命長。
2.采用新型微處理器與高性能的集成芯片，運算精度高、整機功能強大，性能優越。
3.采用先進的微功耗高新技術，整機功耗低。既能用內電池長期供電運行，又可由外電源供電運行。
4.按流量頻率信號，可將儀表系數分八段自動進行線性修正，可根據用戶需要提高儀表的計算精度。
5.采用EEPROM數據存貯技術，具備歷史數據的存貯與查詢功能，三種歷史數據記錄方式可供用戶選擇。
6.流量計表頭可180°旋轉，安裝使用簡單方便。
7.高精確度，一般可達±1.5%R、±1.0%R。
8.重復性好，短期重復性可達0.05%～0.2%，正是由于具有良好的重復性，在貿易結算中是優先選用的流量計。
9.可檢測被檢測氣體的溫度、壓力和流量，能進行流量自動跟蹤補償，并顯示標準狀態下（Pn=101.325KPa,Tn=293.15K）的氣體流量：可實時查詢溫度、壓力、時間、日期等數據。
天然氣渦輪流量計工作原理
渦輪流量計當氣體流進入流量計時，*先經過獨立機芯的前導流體并加速，在流體的作用下，由于渦輪葉片與流體的流向成一定角度，此時渦輪產生轉動力矩，在渦輪克服阻力力矩和摩擦力矩后開始轉動。當諸力矩達到平衡時，轉速穩定，渦輪轉動速度與流量成線性關系，通過旋轉地發信盤的磁體周期性地改變傳感器的磁阻，從而在傳感器兩端感應出與流體體積流量成正比的脈沖信號，該信號經前置放大器放大、整形后和壓力溫度傳感器檢測到的壓力、溫度信號同時輸給流量積算儀進行處理，直接顯示標準體積流量和標準體積總量。
天然氣渦輪流量計基本參數
1.執行標準:封閉式管道中氣體流量的測量-氣體渦輪流量計（GB/T8940-2003）
2.儀表口徑及連接方式:25、40、50、65、80、100、125、150、200、250、300采用法蘭連接;25、40、50可采用螺紋連接
3.精度等級:±1.5%R（±1%R需特制）
4.量程比:1:10；1:20；1:30
5.儀表材質:表體：304不銹鋼或鑄鋁；葉輪：防腐ABS或優質鋁合金；轉換器：鑄鋁
6:使用條件:介質溫度：-20℃～+80℃；環境溫度：-30℃~+60℃；相對濕度：5%～90%；大氣壓力：86～106KPa
7.工作電源:A.外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等；B.內電源：1組3.0V10AH鋰電池，電池電壓在2.0V~3.0V時均可正常工作。當電壓低于2.0時出現欠壓指示。
8.整機功耗：A.外電源：＜1W；B.內電源：平均功耗≤1W，可聯系使用三年以上。
9.輸出信號功能：脈沖信號；4 ~ 20mADC電流信號；控制信號
10.通訊輸出功能：RS485通訊
11.實時記錄功能：起停記錄、日記錄、定時間間隔記錄
12.信號線接口：內螺紋M20×1.5或其他
13.防爆等級：ExdIIBT6或ExdIICT4
14.防護等級：IP65

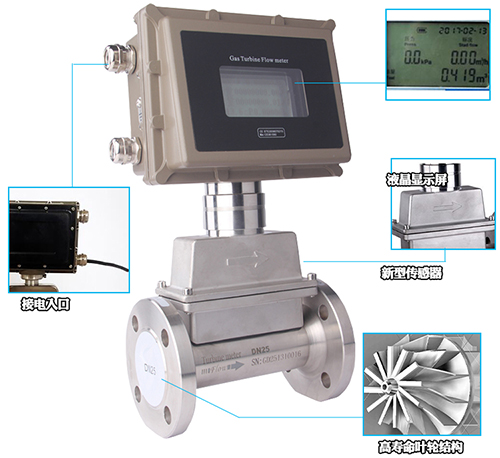

天然氣渦輪流量計結構
天然氣渦輪流量計測量范圍及工作壓力
天然氣渦輪流量計安裝尺寸
天然氣渦輪流量計安裝注意事項
安裝前，管道須吹掃干凈，以防殘渣鐵屑影響流量計的正常運轉。
安裝前，用微小氣流吹動渦輪時，渦輪能轉動靈活，并沒有無規則的噪音，注墨顯示正常，則流量計可安裝使用。
安裝時法蘭恩還管道法蘭中間要加密封墊圈。
前應加裝過濾器，氣質較臟的場合應加裝油過濾器，用戶訂貨前，可同時向我公司訂貨，嚴禁過濾器和流量計直接相連。
法蘭盤連接處管道內徑處不應該有突起相連接。
安裝時，嚴禁在其進出口法蘭處直接進行電焊，以免燒壞流量計內部零件。
應安裝在便于維修、無強電磁干擾、無機械振動以及熱輻射影響的場所。
不宜用在流量頻繁中斷和有強烈脈動流或壓力脈動的場合。
室外安裝時，上部應有遮蓋物，以防雨水進入和烈日暴曬影響流量計使用壽命。
可水平或垂直安裝，流體流動方向應與殼體上標識的方向一致，在流量計的上游應保證有不小于10Dn的直管段，表后不小于5Dn的直管段。為了不影響流體正常輸送，建議按圖2安裝旁通管路，在正常使用時必須關閉旁通管道閥門。
在管道施工時，應考慮安裝伸縮管或波紋管，以免對流量計造成嚴重的拉伸或斷裂；
應確保管道與流量計入口和出口的連接同軸，并防止墊圈和焊縫突入管道內，否則會擾動流動剖面。
采用外電源時，流量計必須有可靠接地，但不得與強電系統共用地線，在管道安裝或檢修時，不得把電焊系統的地線與流量計搭接。管道安裝完畢進行密封性試壓時，應注意流量計壓力傳感器所能承受的*高壓力（即鑒定**上介質*大壓力），以免損壞壓力傳感器。
