高精度液體渦輪流量計
- 品*：JKM/凱銘儀表
- 型號：JKM-LWGY
- 測量范圍：0.04～800m3/h
- 精度等級：0.5級、1.0級
- 公稱通徑：DN4～DN200
- 適用介質：水 油 醇 純凈液體
- 工作壓力：1.6～6.3MPa
- 工作溫度：-20～+100℃
- 供電方式：24VDC 3.6V鋰電池
- 訂貨號：UJM712743GHV
高精度液體渦輪流量計產品概述
LWGY系列渦輪流量傳感器（以下簡稱傳感器）基于力矩平衡原理，屬于速度式流量儀表。傳感器具有結構簡單、輕巧、精度高、重復性好、反應靈敏，安裝維護使用方便等特點，廣泛用于石油、化工、冶金、供水、造紙等行業，是流量計量和節能的理想儀表。
傳感器與顯示儀表配套使用，適用于測量封閉管道中與不銹鋼 1Cr18Ni9Ti、2Cr13 及剛玉 Al O 、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質的液體。若與具有特殊功能的顯示儀表配套，還可以進行定量控制、超量報警等。選用本產品的防爆型式(ExmIIT6),可在有爆炸危險的環境中使用。
如用戶需用特殊形式的傳感器，可協商訂貨，需防爆型傳感器時，在訂貨中加以說明。
高精度液體渦輪流量計傳感器
1．結構特征與工作原理
（1）結構特征
傳感器為硬質合金軸承止推式，不僅保證精度，耐磨性能提高，而且具有結構簡單、牢固以及拆裝方便等特點。
（2）工作原理
流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器（由永久磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈沖信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量或總量。在一定的流量范圍內，脈沖頻率 f與流經傳感器的流體的瞬時流量 Q成正比，流量方程為：
式中：
f--脈沖頻率[Hz]
k--傳感器的儀表系數[1/m3]，由校驗單給出。
Q--流體的瞬時流量（工作狀態下）[m3/h]
3600--秒時換算系數
每臺傳感器的儀表系數由制造廠填寫在檢定**中，k值設入配套的顯示儀表中，便可顯示出瞬時流量和累積總量。
2．基本參數與技術性能
（一）基本參數：
◆類型
LWGY：基本型，+5-24DCV供電；
LWGYA：4~20mA兩線制電流輸出，遠傳変送型；
LWGYB：電池供電現場顯示型；
LWGYC：現場顯示/4~20mA 兩線制電流輸出；
LWGYD：RS485通訊輸出；
◆公稱通徑
4mm，普通渦輪流量范圍 0.04~0.25m3/h；
6mm，普通渦輪流量范圍 0.1~0.6m3/h；
10mm，普通渦輪流量范圍 0.2~1.2m3/h；
12mm，普通渦輪流量范圍 0.2~2m3/h；
15mm，普通渦輪流量范圍 0.6~6m3/h；
20mm，普通渦輪流量范圍 0.7~7m3/h；
25mm，普通渦輪流量范圍 1~10m3/h；
32mm，普通渦輪流量范圍 1.5~15m3/h；
40mm，普通渦輪流量范圍 2~20m3/h；
50mm，普通渦輪流量范圍 4~40m3/h；
65mm，普通渦輪流量范圍 7~70m3/h；
80mm，普通渦輪流量范圍 10~100m3/h；
100mm，普通渦輪流量范圍 20~200m3/h；
125mm，普通渦輪流量范圍 25~250m3/h；
150mm，普通渦輪流量范圍 30~300m3/h；
200mm，普通渦輪流量范圍 80~800m3/h；
◆防爆
無標記，為非防爆型
防爆型
◆精度等級
精度 0.5級；
精度 1級；
◆渦輪類型
寬量程渦輪；
普通渦輪流量計；
DN4-DN25 口徑的傳感器為螺紋連接，*大工作壓力為16Mpa;
DN32-DN200 口徑的傳感器為法蘭連接, *大工作壓力為16Mpa;
DN4-DN10口徑的傳感器帶有前后直管段。
DN15以上口徑的傳感器我公司可配套前后直管段。
（2）介質溫度：-20～＋120℃.
（3）環境溫度：-20～＋65℃.
（4）供電電源：電壓：+6-24VDC, 電流：≤10mA.
電池供電時為 3.6V/0.3mA。 485 通訊電流增加0.6mA。
（5）傳輸距離：傳感器至顯示儀表的距離可達 1000m.
3．安裝、使用和調整
高精度液體渦輪流量計產品特點
1、高精確度，一般可達±1.0%R、±0.5%R，高精度型可達±0.2%R
2、重復性好，短期重復性可達0.05%~0.2%,正是由于具有良好的重復性，如經常校準或在線校準可得到極高的精確度，在貿易結算中是優先選用的流量計
3、輸出脈沖頻率信號，適于總量計量及與計算機連接，無零點漂移，抗干擾能力強
4、可獲得很高的頻率信號（3-4kHz），信號分辨力強
5、范圍度寬，中大口徑可達1:20，小口徑為1:10
6、結構緊湊輕巧，安裝維護方便，流通能力大
7、適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表
8、專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型等
9、可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便
高精度液體渦輪流量計基本參數與技術性能
儀表口徑及連接方式：4、6、10、15、20、25、32、40采用螺紋連接；（15、20、25、32、40）50、65、80、100、125、150、200采用法蘭連接；
精度等級：±1%R、±0.5%R；
量程比：1:10；1:15；1:20；
儀表材質：304不銹鋼、316（L）不銹鋼等；
被測介質溫度（℃）：-20～＋120℃；
環境條件：溫度－10～+55℃，相對濕度5%～90%，大氣壓力86～106Kpa；
輸出信號：脈沖頻率信號，低電平≤0.8V 高電平≥8V；
供電電源：+12VDC 、+24VDC（可選）；
信號傳輸線：STVPV3×0.3（三線制）；
傳輸距離：≤1000m；
信號線接口：豪斯曼接頭；
防爆等級：非防爆產品；
防護等級：IP65；
高精度液體渦輪流量計測量范圍及工作壓力
高精度液體渦輪流量計安裝
傳感器的安裝方式根據規格不同，采用螺紋或法蘭連接，安裝方式見圖一、圖二、圖三，安裝尺寸見表二。

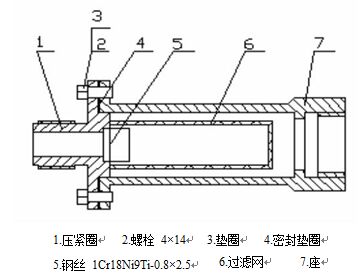

過濾器結構圖

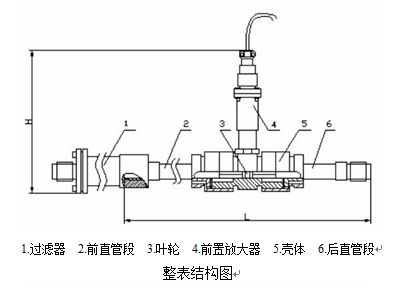

圖一 LWGY-4～10傳感器結構及安裝尺寸示意圖

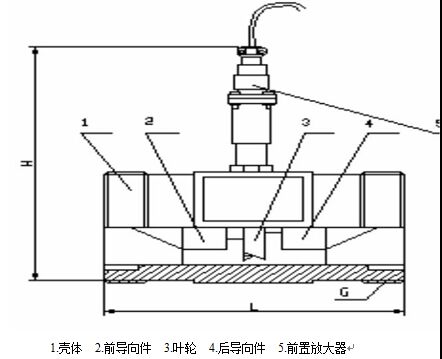

2. 圖二 LWGY-15～40傳感器結構及安裝尺寸示意圖

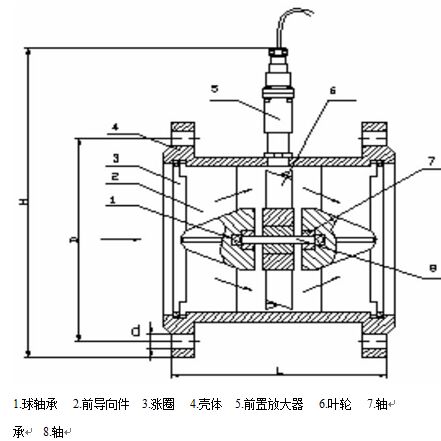

圖三LWGY-50～200傳感器結構及安裝尺寸示意圖

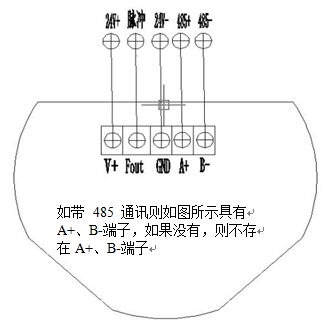

（3）渦輪流量傳感器接線說明：
（4）打開后殼蓋，如圖：
傳感器可水平、垂直安裝，垂直安裝時流體方向必須向上。
液體應充滿管道，不得有氣泡。安裝時，液體流動方向應與傳感器外殼上指示流向的箭頭方向一致。
傳感器上游端至少應有20 倍公稱通徑長度的直管段，下游端應不少于 5 倍公稱通徑的直管段，其內壁應光滑清潔，無凹痕、積垢和起皮等缺陷。
傳感器的管道軸心應與相鄰管道軸心對準，連接密封用的墊圈不得深入管道內腔。
傳感器應遠離外界電場、磁場，必要時應采取有效的屏蔽措施，以避免外來干擾。
為了檢修時不致影響液體的正常輸送，建議在傳感器的安裝處，安裝旁通管道。
傳感器露天安裝時，請做好放大器及插頭的防水處理。傳感器與顯示儀表的接線如圖四所示。
當流體中含有雜質時，應加裝過濾器，過濾器網目根據流量雜質情況而定，一般為 20～60 目。當流體中混有游離氣體時，應加裝消氣器。整個管道系統都應良好密封。
用戶應充分了解被測介質的腐蝕情況，嚴防傳感器受腐蝕。
（5）使用和調整
◆ 使用時，應保持被測液體清潔，不含纖維和顆粒等雜質。
◆ 傳感器在開始使用時，應先將傳感器內緩慢的充滿液體，然后再開啟出口閥門，嚴禁傳感器在無液體狀態時受高速流體的沖擊。
◆ 傳感器的維護周期一般為半年。檢修清洗時，請注意勿損傷測量腔內的零件，特別是葉輪。裝配時注意導向件及葉輪的位置關系。
◆ 傳感器不用時，應清洗內部液體，且在傳感器兩端加上防護套，防止塵垢進入，然后置于干燥處保存。
◆ 配用時的過濾器應定期清洗，不用時，應清洗內部的液體，同傳感器一樣，加防塵套，置于干燥處保存。
◆ 傳感器的傳輸電纜可架空或埋地敷設（埋地時應套上鐵管。）
◆ 在傳感器安裝前，先與顯示儀表或示波器接好連線，通電源，用口吹或手撥葉輪，使其快速旋轉觀察有無顯示，當有顯示時再安裝傳感器。若無顯示，應檢查有關各部分，排除故障。
