超聲波液位計的波束角度
點擊次數：1520 發布時間：2024-03-01 08:55:50
超聲波液位計做為液位值監測的工業儀表，已經越來越普及了。人們除了正常使用以外，總有那么一群人，整天在那研究它。比如說：超聲波液位計的波速角是多少啊；發射角如何定義啊；它們與啥有關啊等等。如果你是用戶，這些問題你根本不用考慮，對你也沒啥用。如果你是學生，那還是給你普及一下吧。

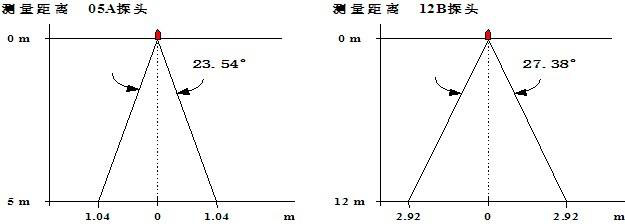

由于超聲波液位計屬于非接觸式測量，是通過探頭發射的超聲波接觸到液體表面形成反射，再被探頭接收，從中計算出距離。很多人認為超聲波是程直線發射出去的。這種想法是錯誤的。超聲波在發射過程中是有角度的，而且發射波束角度的大小還不一樣。那發射超聲波液位計的波速角是多少呢？
這個問題要先搞清楚波速角與啥有關系。從外表來看，它與物位儀表本身的量程，探頭的大小有關系。即探頭越大，波速角度越小；量程越大，角度越大。但是，超聲波液位計的波速角是多少，從內部結構來去分析，它是與超聲波的發射頻率，和發射探頭表面的面積有關。在相同頻率下，發射面積越大，角度越小；在相同發射面積下，頻率越高，角度越小。
