超聲波液位計的工作原理及特點
點擊次數：1737 發布時間：2023-08-28 09:48:20
1、超聲波液位工作原理
超聲波液位計是通過換能器（探頭）發出高頻超聲波脈沖，該聲波遇到被測液位表面被反射回來，部分反射回波被換能器（探頭）接收并轉換成電信號。超聲波液位計就是利用聲波發射與接收的時間差，以及聲波傳播速度來計算液面高度的。
聲波的傳播時間與聲波的發出到物體表面的距離成正比。聲波傳輸距離S與聲速C和聲傳輸時間T的關系可用公式表示：S=C×T/2。
其中聲速的溫度補償公式：環境聲速= 331.5 + 0.6×溫度。
超聲波液位計測量模式一般有距離測量和物位測量。

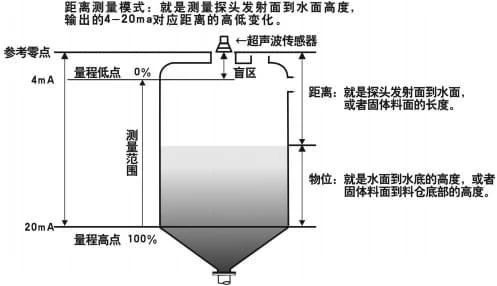

1）距離測量模式下，參考零點設置沒有意義，量程高點、量程低點的位置參見附圖。

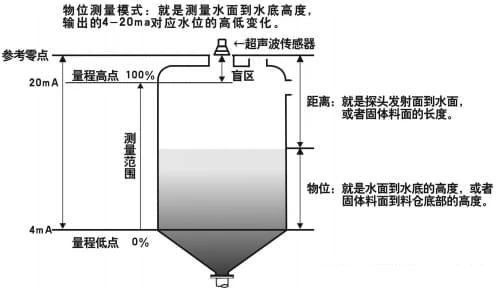

2）物位測量模式下，參考零點、量程高點、量程低點的位置參見附圖。
量程低點: 參考平面到該位置的距離值。當量程低點高于參考平面時數值 為正，低于參考平面時數值為負。液位在該位置時輸出 4mA 電流。
量程高點: 參考平面到該位置的距離值。當量程高點高于參考平面時數值為正,低于參考平面時數值為負。液位在該位置時輸出20mA電流。
2、超聲波液位計工作特點
1）在實際測量中，有時液面會有氣泡、懸浮物、波浪或液體出現沸騰，引起反射混亂，產生測量誤差。
2）超聲波的抗電磁干擾性能不強，附近的用電設備易對它造成影響。信號線應有獨立的穿線管，遠離動力線和照明線。保證信號屏蔽良好，穿線管應使用導電鋼管，屏蔽層采用單點接地，避免回路的電位差干擾儀表。
3）為防止信號線接觸不良，在信號線中間盡量不留接頭，接線端子壓接處不能有任何松動，不然接觸電阻將較大。必須有接頭則需焊接，減少隱患。
4）信號線尤其是接頭處受潮，也會造成信號紊亂，所以應保持信號線的干燥。當信號線須走纜溝時，需在纜溝支架上敷設。
