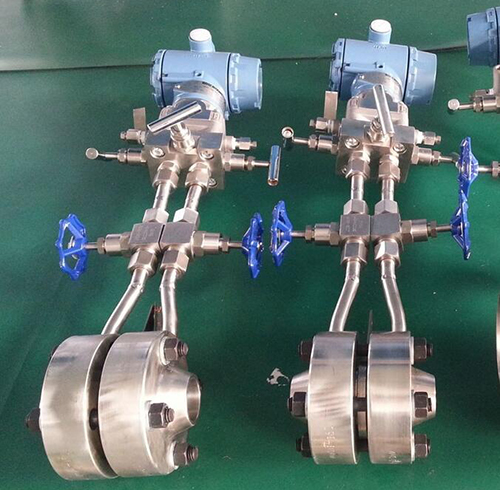

一體化孔板流量計
- 品*：JKM/凱銘儀表
- 型號：JKM-LG
- 測量范圍：0.32-191037.6m3/h
- 精度等級：1.5級
- 公稱通徑：DN25~DN1200
- 適用介質：液體 氣體 蒸汽
- 工作壓力：0-40MPa
- 工作溫度：-20℃~300℃
- 供電方式：24VDC
- 訂貨號：BMHGNMJPI723
一體化孔板流量計產品概述
孔板流量計是測量流量的差壓發生裝置，配合各種差壓計或差壓變送器可測量管道中各種流體的流量。孔板流量計節流裝置包括環室孔板，噴嘴等。孔板流量計節流裝置與 差壓變送器 配套使用，可測量液體、蒸汽、氣體的流量，廣泛應用于石油、化工、冶金、電力、輕工等部門。

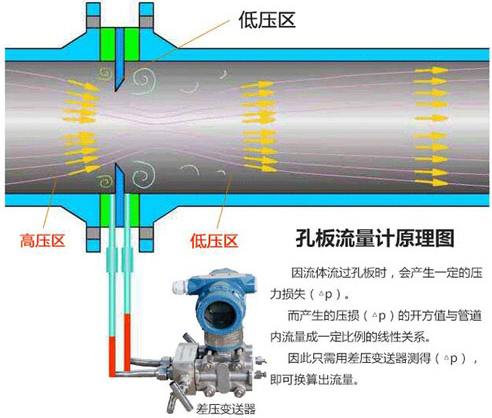

充滿管道的流體，當它們流經管道內的節流裝置時，流束將在節流裝置的節流件處形成局部收縮，從而使流速增加，靜壓力低，于是在節流件前后便產生了壓力降，即壓差，介質流動的流量越大，在節流件前后產生的壓差就越大，所以孔板流量計可以通過測量壓差來衡量流體流量的大小。這種測量方法是以能量守衡定律和流動連續性定律為基準的。
智能節流裝置（孔板流量計）是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動補償?shù)男乱淮髁坑嫞摽装辶髁坑嫴捎孟冗M的微機技術與微功耗新技術，功能強，結構緊湊，操作簡單，使用方便。
一體化孔板流量計特點
1、節流裝置結構易于復制，簡單、牢固，性能穩定可靠，使用期限長，價格低廉。
2、采用國際標準與加工
3、應用范圍廣，全部單相流皆可測量，部分混相流亦可應用。
4、標準型節流裝置無須實流校準，即可投用。
5、安裝更簡單，無須引壓管，可直接接差壓變送器和壓力變送器。
6、采用進口單晶硅智能差壓傳感器
7、高精度，完善的自診斷功能
8、孔板流量計其量程可自編程調整。
9、可同時顯示累計流量、瞬時流量、壓力、溫度。
10、具有在線、動態全補償功能外，智能孔板流量計還具有自診斷、自行設定量程。
11、配有多種通訊接口
一體化孔板流量計技術參數
1.口徑：DN25-DN1000(mm)
2.精度：±1%FS
3.量程比：標準1:13，擴展1:30
4.工作壓力：≤42.OMPa
5.介質溫度：-40℃～+450℃
6.介質粘度：≤30CP(相當于重油)
7.β值：0.2～0.8
8.連接方式：法蘭或夾裝式
9.法蘭標準：DN≤600mm，PN2.0～PN26，HG20616；PN32，HG20618；DN>600mm，PN2.0～PN15，HG20623。也可按用戶提供的法蘭標準制造。
10.材質：主體、孔板、取壓管、叁閥組：不銹鋼；直管段及連接法蘭：碳鋼或不銹鋼
11.安裝方式：水平或垂直。
12.智能差壓變送器：輸出：4～20mA.DC或數字信號；電源：24V.DC；
13.防爆等級：dIICT5.6、ialICT4-6；防護等級：IP67
14.表頭：盲表和數顯表兩種

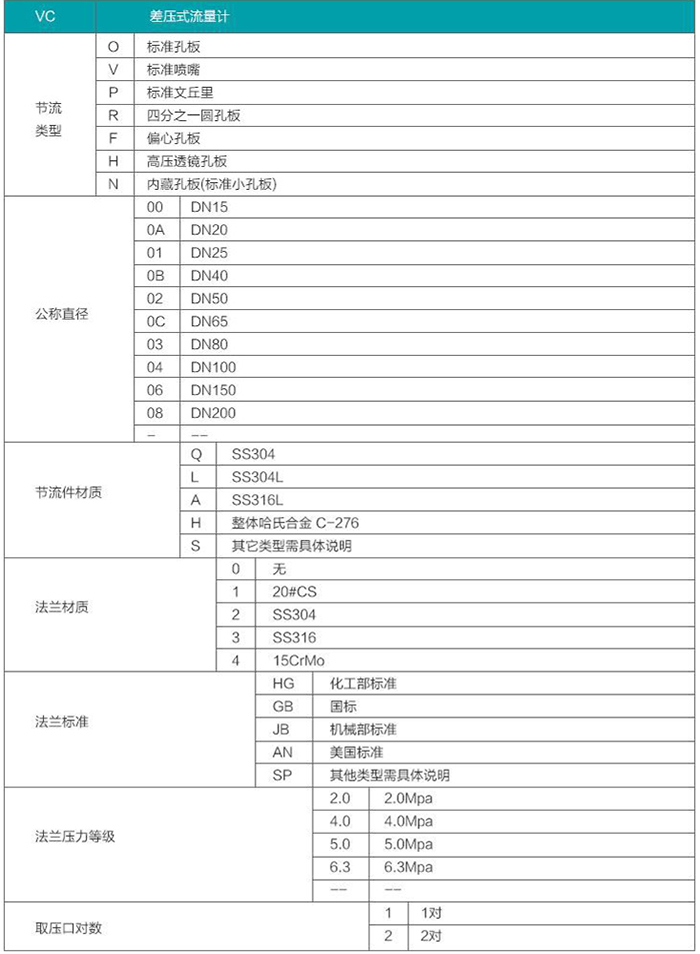

一體化孔板流量計選型說明
一體化孔板流量計選型說明
