環形孔板流量計
- 品*：JKM/凱銘儀表
- 型號：JKM-LG
- 測量范圍：0.32-191037.6m3/h
- 精度等級：1.5級
- 公稱通徑：DN25~DN1200
- 適用介質：液體 氣體 蒸汽
- 工作壓力：0-40MPa
- 工作溫度：-20℃~300℃
- 供電方式：24VDC
- 訂貨號：MWT149701PLV
環形孔板流量計產品概述
孔板流量計是將標準孔板與多參量差壓變送器（或差壓變送、溫度變送器及壓力變送器）配套組成的高量程比差壓流量裝置，可測量氣體、蒸汽、液體及天然氣（燃氣流量計）的流量。
孔板流量計廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。孔板流量計被廣泛適用于煤炭、化工、交通、建筑、輕紡、食品、醫藥、農業、環境保護及人民日常生活等國民經濟各個領域，是發展工農業生產，節約能源，改進產品質量，提高經濟效益和管理水平的重要工具在國民經濟中占有重要的地位。在過程自動化儀表與裝置中，流量儀表有兩大功用：作為過程自動化控制系統的檢測儀表和測量物料數量的總量表。
該流量計應用領域比較廣泛，所有的單相流速都可以測量，一部分混相流也可以使用該產品。因為兩相流而不能準確計量，甚至有可能發生水錘現象，損壞管件。若使用環形孔板，冷凝水可以從環形孔板的邊沿流走，*小流通面是緊貼管內壁的圓環，而標準孔板*小流通面是處于管中心的同心圓。流體中的雜質流速較低，一般是緊貼著管壁邊流動，節流裝置新品種的不斷出現并獲得推廣應用，與節流裝置相配套的差壓變送器及顯示儀表在性能和質量方面發展迅速。
孔板流量計本應是尖銳直角的入口邊緣卻變成了喇叭口，改變了流出系數，產生了較大誤差，不得不更換。可見，測量高溫流體的流量，本產品是*佳選擇。
環形孔板流量計適用范圍及應用特點
| 節流件名稱 |
適用管道 （DN mm） | 適用直徑比B（d/D） | 應用特點 | 流出系數不確定度Ec% | 設計標準 | |
|
角接取壓標準孔板 |
環室式 |
50－500 50－500 |
0.2－0.75 0.2－0.75 | 適用于清潔介質其中GD結構適合高溫高壓條件下流量的測量 | 0.6－0.75% |
ISO5167 GB/T2624－93 |
| 夾緊環式 | 50－500 | 0.2－0.75 | 易于清除污物，可用于不太清潔流體流量的測量 | |||
| 斜鉆孔式 | 450－1000（3000） | 0.2－0.75 | ||||
| 法蘭取壓標準孔板 | 50－1000 | 0.2－0.75 |
易于清除污物，適用于各種介質 | 0.6－0.75% |
ISO5167 GB/T2624－93 | |
| 徑距取壓標準孔板 | 50－1000 | 0.2－0.75 | ||||
|
角接取壓標準噴嘴 （ISA1932噴嘴） | 50－500 | 0.3－0.8 | 壓損小，壽命長，尤其適用于蒸汽流量測量 | 0.8－1.2% |
ISO5167 GB/T2624－93 | |
|
長徑噴嘴 | 50－630 | 0.2－0.8 | 壓損小壽命長，LGP型長徑噴嘴組件適合高參數水和蒸汽流量測量 | 2.0% |
ISO5167 GB/T2624－93 | |
|
經典文丘利管 | 機械加工式 | 100－800 | 0.2－0.8 | 壓力損失小，所需直管段小于孔板、噴嘴 | 1.0% |
ISO5167 GB/T2624－93 |
| 粗焊鐵板式 | 200－1200（2000） | 0.4－0.7 | 1.5% | |||
|
文丘利噴嘴 | 65－500 | 0.316－0.77 | 同上 | 1.2－1.75% |
ISO5167 GB/T2624－93 | |
| 1/4圓孔板 | 25－150 | 0.245－0.6 | 適用于低雷諾數 | 2.0－2.5% | DIN BS | |
| 錐形入口孔板 | 25－250 | 0.1－0.316 | 同上 | 2.0% | BS | |
| 圓缺孔板 | 50－1500 | 0.32－0.8 | 適用于贓污，有氣泡析出或含有固體微粒的流體測量。 | 1.5% | DIN | |
| 偏心孔板 | 100－1000 | 0.46－0.84 | 1－2% | ASME | ||
| 小孔板 | 12.5－40 | 0.2－0.75 | 適用于小管道流量測量 | 0.75% | ASME | |
| 透鏡式孔板 | 12.5－150 | 0.2－0.75 | 適用于高壓常溫小管道流量測量 | 0.6－0.75% | ISO5167ASME | |
環形孔板流量計技術性能指標
| 名稱 | 型號 | 取壓方式 | 公稱管徑（mm） | 公稱壓力（MPa） | 執行標準（結構） |
|
標準孔板 | LGB | 角接（環室取壓） | 50～400 | 小于10 | GB2624 K07（蘭化）DG |
| LGB-Z | 角接（鉆孔取壓） | 400～2000 | 小于1.6 | ||
| LGB | 環室（八槽） | 50～400 | 小于32 | 流量測量手冊 | |
| LGB | 環室（無法蘭焊接式） | 50～275 | 小于28.22 | 流量測量手冊DG0711～0718 | |
| LGB-F | 法蘭取壓 | 50～800 | 小于2.5 | GB2624 K06（蘭化） | |
| LGB-F | 法蘭取壓 | 50～400 | 4.0～40 | GB2624 K06（蘭化）石化 | |
| LGB-J | 徑距取壓 | 50～760 | 小于10 | GB2624 | |
|
標準噴咀 | LGP | 角接（環室取壓） | 50～400 | 小于10 |
GB2624 流量測量手冊 |
| LGP-Z | 角接（鉆孔取壓） | 400～500 | 小于1.6 | ||
| LGP | 環室（八槽） | 50～300 | 小于32 | 流量測量手冊 | |
| LGP | 環室（高壓透鏡墊式） | 15～150 | 小于32 | ||
| LGP | 環室（無法蘭焊接式） | 175～350 | 小于17.36 | DG 0702～0710 | |
| 長徑噴咀 | LGC-J | 徑距取壓 | 50～630 | 小于16 | GB2624 |
| 1/4圓孔板 | LGH | 角接取壓 | 50～260 | 小于10 |
GB2624 流量測量手冊 |
| LGH-F | 法蘭取壓 | 50～200 | 小于6.4 | ||
| 文丘里噴咀 | LGL | 角接取壓 | 65～500 | 小于2.5 | |
| 文丘里管 | LGW | 特殊取壓 | 50～1200 | 小于2.5 | |
| 雙文丘里管 | LGW-S | 特殊取壓 | 小于1000 | 小于0.6 | |
| 小管徑孔板 | LGX | 角接取壓 | 12～40 | 小于6.4 | K07（蘭化） |
| LGX-F | 法蘭取壓 | 12～40 | 小于6.4 | 企業標準 | |
| 高壓透鏡墊 | LGT | 角接取壓 | 50～150 | 小于32 | 流量測量手冊 |
|
圓缺孔板 | LGQ | 角接（環室取壓） | 100～400 | 小于1.6 | |
| LGQ-Z | 角接（鉆孔取壓） | 400～1000 | 小于1.6 | ||
| LGQ-F | 法蘭取壓 | 100～350 | 小于6.4 | ||
| 雙重孔板 | LGS | 角接取壓 | 100～400 | 小于6.4 | |
| 偏心孔板 | LGN | 角接取壓 | 100～1000 | 小于6.4 | |
| 限流孔板 | LG-XL | 10～300 | 小于6.4 | 企業標準 | |
| 錐形入口孔板 | LGR | 角接取壓 | 25～1000 | 小于10 | GB2624 |
| 機翼測風裝置 | LJY | 特殊取壓 | 少于1000 | 小于0.6 | 企業標準 |

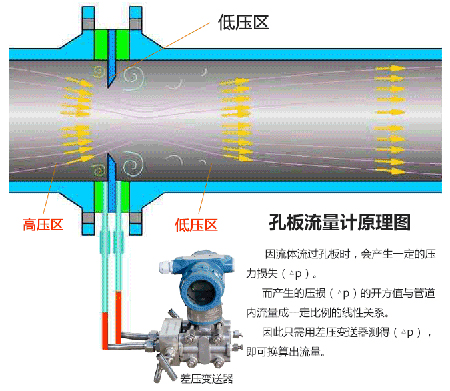

環形孔板流量計工作原理
充滿管道的流體流經管道內的節流裝置，在節流件附近造成局部收縮，流速增加，在其上、下游兩側產生靜壓力差。
在已知有關參數的條件下，根據流動連續性原理和伯努利方程可以推導出差壓與流量之間的關系而求得流量。其基本公式如下：
c－流出系數 無量綱
d－工作條件下節流件的節流孔或喉部直徑
D－工作條件下上游管道內徑
qm－質量流量 Kg/s
qv－體積流量 m3/s
－直徑比d/D 無量綱
流體的密度Kg/m3
可膨脹性系數 無量綱
孔板流量計結構
節流裝置組成
節流件：標準孔板、標準噴嘴、長徑噴嘴、1/4圓孔板、雙重孔板、偏心孔板、圓缺孔板、錐形入口孔板等
取壓裝置：環室、取壓法蘭、夾持環、導壓管等
測量管
孔板流量計的安裝要求：對直管段的要求一般是是前10D后5D，因此在選購孔板流量計時一定要根據流量計的現場工礦情況來選擇適合現場工礦的流量計。
環形孔板流量計選型說明
| 型號 | 說 明 | ||||||||
| KM6150 | 節流裝置（孔板流量計） | ||||||||
| 代號 | 按其結構特征的兩大基本分類 | ||||||||
| K | 孔板 | ||||||||
| P | 噴嘴等 | ||||||||
| 代號 | 公稱壓力（105Pa） | ||||||||
| 2.5 | 2.5 | ||||||||
| 10 | 10 | ||||||||
| 16 | 16 | ||||||||
| 25 | 25 | ||||||||
| 64 | 64 | ||||||||
| 100 | 100 | ||||||||
| 200 | 200 | ||||||||
| 代號 | 口徑(mm) | ||||||||
| 10～1600 | 10～1600mm | ||||||||
| 代號 | 按其結構形式細分 | ||||||||
| H | 標準孔板(環室) | ||||||||
| Y | 標準孔板(法蘭) | ||||||||
| K | 標準孔板(鉆孔) | ||||||||
| I | ISA 1932噴嘴 | ||||||||
| L | 長徑噴嘴 | ||||||||
| W | 文丘利噴嘴 | ||||||||
| G | 經典文丘利管 | ||||||||
| S | 雙重孔板 | ||||||||
| Q | 圓缺孔板 | ||||||||
| Z | 錐形入口孔板 | ||||||||
| R | 1/4圓孔板 | ||||||||
| P | 偏心孔板 | ||||||||
| N | 整體(內藏)孔板 | ||||||||
| X | 楔形孔板 | ||||||||
| T | 不在上述之列的特殊節流裝置 | ||||||||
| 代號 | 介質 | ||||||||
| 1 | 液體 | ||||||||
| 2 | 氣體 | ||||||||
| 3 | 蒸汽 | ||||||||
| 4 | 高溫液體 | ||||||||
| 代號 | 補償形式 | ||||||||
| N | 不帶壓力、溫度補償 | ||||||||
| P | 帶壓力補償輸出 | ||||||||
| T | 帶溫度補償輸出 | ||||||||
| Q | 帶壓力、溫度補償輸出 | ||||||||
| 代號 | 變送器差壓量程范圍 | ||||||||
| 0 | 微差壓量程 | ||||||||
| 1 | 低差壓量程 | ||||||||
| 2 | 中差壓量程 | ||||||||
| 3 | 高差壓量程 | ||||||||
| 代號 | 是否帶現場顯示 | ||||||||
| W | 節流裝置傳感器 | ||||||||
| X | 智能節流裝置（流量計） | ||||||||
