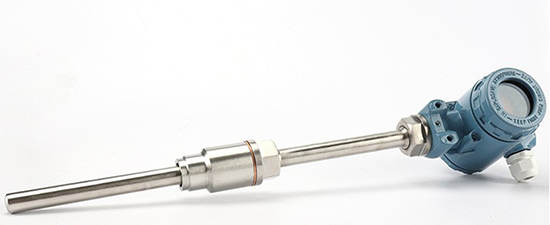

壓力溫度變送器
- 品*：
- 型號：JKM-SBWZ
- 測量范圍：
- 精度等級：
- 公稱通徑：
- 適用介質：
- 工作壓力：
- 工作溫度：
- 供電方式：
- 訂貨號：
壓力溫度變送器概述：
溫度變送器是一種兩線制智能溫度便送模塊，他能接收 PT100 熱電阻的信號輸入，量程可設定，并能對 PT100 進行線性化處理輸出與溫度對應的 4~20mA 的電流信號。此模塊一 般安裝在變送器的頭部接線盒里面。變送器設計緊湊，線路采用低功耗設計，并且全部采用低溫漂的元器件，降低電路的發熱和環境溫度對變送器的影響。加強的抗干擾設計，使之可以長期穩定的工作在-40~80℃的工業級環境中。尤其是其帶 LED 顯示的設計，徹底解決了客戶需要帶顯示表頭的溫度變送器產品，整機采用微功耗設計，LED 顯示可以在-40~80 度的工業級環境長期可靠使用。顯示面板具有按鍵和 LED 人機接口，可以通過面板人機接口來實現校準。
壓力溫度變送器特點：
1.智能兩線制 4～20mA 工作方式,抗干擾能力更好,信號無損遠傳。
2.提供傳感器真正的恒流激勵，標準三線 PT100 接入方式。
3.專用定制 ASSIC 電路,集成度更高,可靠性更好。
4.全數字校準，無可動電位器，溫漂更低至<20ppm。
5.加強的 EMC 抗干擾設計，硬件看門狗，適合各種電磁環境惡劣的工業環境。
6.純數字的 PT100 校準計算，精度更高。
7.標準三線 PT100 接法，線路阻抗自動抵消。
8.內置 16 位高精度 AD，分辨率高。
9.全智能一體化的 LED 顯示接口，整體結構和性能保證。
壓力溫度變送器主要參數：
1.電源電壓：10~36VDC,推薦 24VDC。
2.測量范圍：-200℃~650℃，*小 50℃的變送范圍。
3.輸出信號：兩線制 4~20mA,電流分辨率約 1.6uA。
4.限制電流：約 22Ma.
5.溫漂系數：<20ppm/℃或 0.004%FS/1℃（基本量程）
6.工作環境：溫度-40℃~85℃，濕度<85%,干燥無腐環境。
7.外形尺寸：直徑 44mm*22.5mm 圓柱形。
8.測量精度：0.1%FS（校準基本量程-200-650℃）。
壓力溫度變送器外形尺寸及接線圖：
整體高度

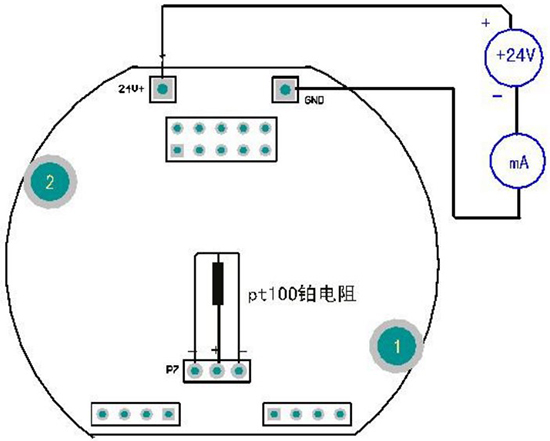

接線圖：
接線圖說明：
1. --、+、--分別為 PT100 傳感器輸入端。按照圖示接線，注意三線位置。
2. +24V、0V 為電路板供電和信號輸出端，兩線制儀表的電流為信號輸出，供電和測試，取信號如圖所示。
3. LED、J2、J4 為 LED 顯示上板的鏈接和固定插座，接不接上板，變送板都可以正常工作，不會影響變送器的任何性能。
壓力溫度變送器選用注意事項：
1、本變送器轉為 2088 防爆鋁殼設計，所以他被定義成是裝在 2088 防爆鋁殼里面。客戶不同的結構設計需要客戶自己來解決安裝問題。
2、校準變送器是使用標準電阻箱，調節電阻箱，使電阻箱的電阻值與標定電阻值一致才可以校準。
3、變送器采用單線校準連接，所以變送器的電源*好采用模擬變壓器電源*好，開關電源因為漏電流和紋波大的特點，會導致變送器與教主電腦之間的漏電流，影響標定準確度。
4、變送器可以標定成全量程的范圍，如-200~650 度，所以這種狀態下，變送器只需要設置變送范圍即可智能的實現變送器的量程無源修改，但是一般建議 200 度一下為一個分段，200 度以上為一個分度。
5、變送器如果需要比較小的變送范圍，如 0~50 度，如果需要高精度采集和變送，所以可以單獨標定為 0~50 度，按照信號選擇合適的放大倍數，分別標定*好。
6、傳感器的采集和輸入端被設計為 3 線接口，所以接線的時候要注意一定要滿足要求。
7、校準數據時候需要配置放大倍數，一般默認的放大倍數 1 就能滿足，要使?jié)M度采集的 AD 值大于 10000，這樣比較準確。此放大倍數的配置原則是在滿度溫度時電阻值的采集 ADC 值不要超過-32767 和 32767。超過以后會導致變送進入死區。由于面板顯示數據的局限性， 只能顯示 4 位數據，*后一位沒有顯示，如顯示 ADC 值 3276，那說明放大倍數 Sn 取的太大了，改小 Sn 之后再進行校準。
