轉子流量計幾何形狀對測量的影響
點擊次數：3452 發布時間：2020-11-18 07:33:52
如同其他流量測量方法一樣，轉子流量計的各種幾何形狀對測量精度有不同程度的影響。這種影響雖然不能通過修正計算加以克服，但可采用標定的方法保證在某一要求范圍內達到相當高的測量精度。而且，重要的是，轉子要有清晰的測量標尺邊緣。轉子除了在精確測量時使用金屬材料制作外，也可采用陶瓷材料，以保證轉子成形的邊緣無毛刺和轉動時不會產生偏移。此外，轉子材料還需具有良好的抗化學腐蝕和密度不太高的性能。
轉子流量計可選擇各種自由懸浮或帶導向桿轉子，但這些轉子必須與測量條件相匹配，在任何條件下都不存在優化的轉子形狀。
測量管道內錐的精密程度與測量結果的精確程度有很大關系。而且，在轉子上、下運動時，轉子與測量管道的同心度也是很重要的，這能保證轉子在運動時與內錐面不產生摩擦。但是，在測量干燥氣體的流量時，轉子和玻璃管道會產生靜電。這種靜電效應在轉子和管壁之間產生吸引力，使轉子吸附于管壁。若此時轉子運動，那么它與管壁會產生摩擦。對精度要求高和測量范圍小的流量計在測量管道內應采取抗靜電措施，即玻璃管內壁和轉子外壁加有很薄的導電層，可保證消除部件所帶的靜電。

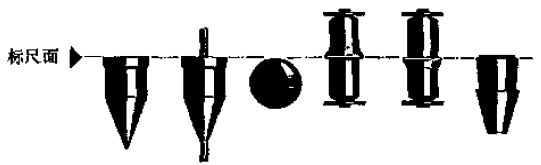

正如壓差流量計中板孔、噴嘴和文氏管之間的區別一樣，轉子流量計的浮子形狀是區別測量性能的一個主要標志。圖2.5已列出浮子各種不同的形狀。正確選擇儀器的條件是保證測量結果與被測介質的粘度無關、壓力損耗恒定、環形間隙均勻以及運動時浮子有自穩定和自同心的能力。因為這些條件本身就自相矛盾。廣義來說，浮子的白穩定性與介質的粘性程度是有關聯的，所以在實際應用時需折中考慮這些條件。
