托馬斯流量計的概述及工作原理
點擊次數：4383 發布時間：2016-06-07 05:40:29
1、托馬斯流量計的概述
托馬斯流量計是美國科學家于20世紀初發明的一種接觸式流量計。
托馬斯流量計是氣體吸熱量與氣體的質量成正比的原理來實現對氣體質量測量的一種儀表。
因此，托馬斯流量計也是一種熱式質量流量計。
2、托馬斯流量計的工作原理

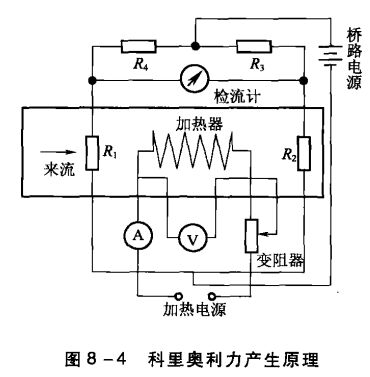

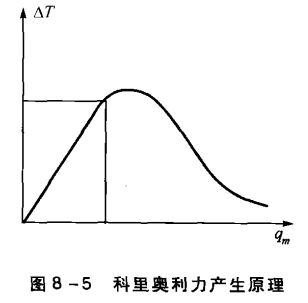

托馬斯流量計的工作原理如圖8-4所示，在氣體管路中放入電加熱器，在加熱器上、下游的對稱位置，安置兩個電阻溫度計R1和R2，用R1和R2來測量加熱器上下游的溫度差△T，而溫度差△T與氣體質量流量qm之間的關系可用圖8-5來表示，從圖8-5可以看出，當質量流量小于qm1時，質量流量qm與溫度差△T基本為線性關系，這樣只要測量出上、下游之間的溫度差，就可以測量出微小氣體的質量流量，并可用式(8-4)表示:
qm=E/(Cp·△T)
式中
qm----被測氣體的質量流量；
E----輸給加熱器的電功率；
Cp----比定壓熱容；
△T----上、下游之間的溫度差。
從式(8-4)可以看出，當E, Cp為定值時，在一定的qm范壓內，測出了溫度差△T，就可以間接測量出氣體的質量流量。
