電容傳感器的皮革廠污水流量計測量
點擊次數：3132 發布時間：2020-12-24 09:41:41
對于交變磁場的電磁流量測量方法，在檢測強污染和混合導電的液體時，會在電極表面覆蓋殘留物，嚴重時電極會受到腐蝕。這樣，在電極端口就檢測不到感應電壓信號，這時需要對電極進行清洗。

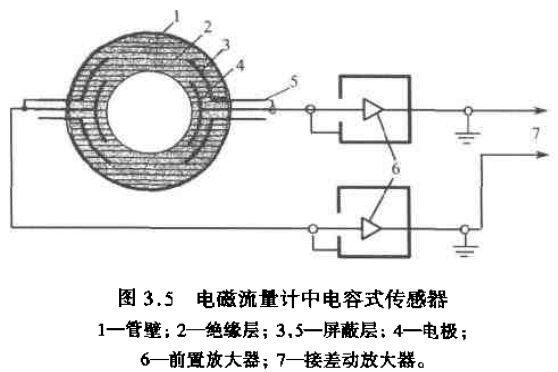

為了避免由清洗帶來的麻煩，流量計可采用由電容獲取信號的皮革廠污水流量計傳感器。這種傳感器由放在管道絕緣內襯材料內的兩塊平板式電極組成。電極與被測介質不接觸。每一電極與接觸內壁的液體之間形成藕合電容Ck，它的電容介質是內襯材料。通常耦合電容很小，僅有幾個皮法(pF)。為了能正常測量，就必須消除測量電極與流量計其他部分的漏電容。這可采用“隔離”方法，即讓同軸測量導線的屏蔽層經過隔離放大器與連接測量電極的內部導線等電位。為了避免藕合電容Ck從金屬測量管道上獲得附加的電容滲透，測量電極和管道之間分布有屏蔽電極，該屏蔽電極與同軸測量導線的屏蔽層相接。這樣，可把1pF～100pF的漏電容值減小到百分之幾皮法。
為了避免由清洗帶來的麻煩，流量計可采用由電容獲取信號的皮革廠污水流量計傳感器。這種傳感器由放在管道絕緣內襯材料內的兩塊平板式電極組成。電極與被測介質不接觸。每一電極與接觸內壁的液體之間形成藕合電容Ck，它的電容介質是內襯材料。通常耦合電容很小，僅有幾個皮法(pF)。為了能正常測量，就必須消除測量電極與流量計其他部分的漏電容。這可采用“隔離”方法，即讓同軸測量導線的屏蔽層經過隔離放大器與連接測量電極的內部導線等電位。為了避免藕合電容Ck從金屬測量管道上獲得附加的電容滲透，測量電極和管道之間分布有屏蔽電極，該屏蔽電極與同軸測量導線的屏蔽層相接。這樣，可把1pF～100pF的漏電容值減小到百分之幾皮法。
為了減小附加的電感和電容對測量結果的影響，非常小的電極電壓必須在電極后經前置放大器6直接放大。此外，使用具有很高輸入阻抗(1012Ω)的變送器(差動放大器)可保證使信號的相位誤差很小。
這種類型的流量計不僅使電極探頭與被測介質無接觸，而且還能測量導電率很低的流體(小于0.05μs/cm)。
