渦街流量計瞬時流量為零
當渦街流量計的瞬時流量顯示為零時，可能是正常停機狀態，也可能是故障導致。以下是系統性的排查方法和解決方案：
一、正常情況（預期為零）
1.管道無介質流動
閥門完全關閉，流體靜止（需確認閥門無內漏）。
2.儀表正常休眠
部分渦街流量計在無信號時會自動歸零（需查看小信號切除功能是否啟用）。
驗證方法：
手動開啟閥門觀察流量是否恢復顯示。
檢查積算儀是否有“無流量報警”提示（如“Flow Cutoff”）。
二、異常情況（故障導致為零）
1. 信號傳輸中斷
可能原因：
電纜斷路、接線端子松動。
脈沖/模擬輸出模塊損壞。
排查步驟：
用萬用表測量信號線通斷（脈沖型測頻率，模擬型測4~20mA電流）。
檢查積算儀輸入端是否有信號（如無信號，排查傳感器至積算儀線路）。
2. 傳感器故障
常見問題：
探頭被污垢/氣泡覆蓋，無法檢測旋渦。
發生體（Bluff Body）機械卡死或斷裂。
處理方式：
拆下傳感器清潔探頭（酒精擦拭）。
手動撥動發生體檢查是否靈活（注意：需斷電操作）。
3. 參數設置錯誤
關鍵參數：
K系數（儀表系數）被誤設為0。
量程下限設置過高（如設為0.5m/s，實際流速低于此值則顯示0）。
解決方法：
核對K系數（參考出廠標定書）。
調整流量積算儀的量程范圍（如下限改為0.1m/s）。
4. 供電問題
現象：
儀表屏幕無顯示或閃爍。
模擬輸出固定為0mA（而非4mA）。
檢測方法：
測量供電電壓（通常24VDC±10%）。
檢查保險絲或電源模塊是否損壞。

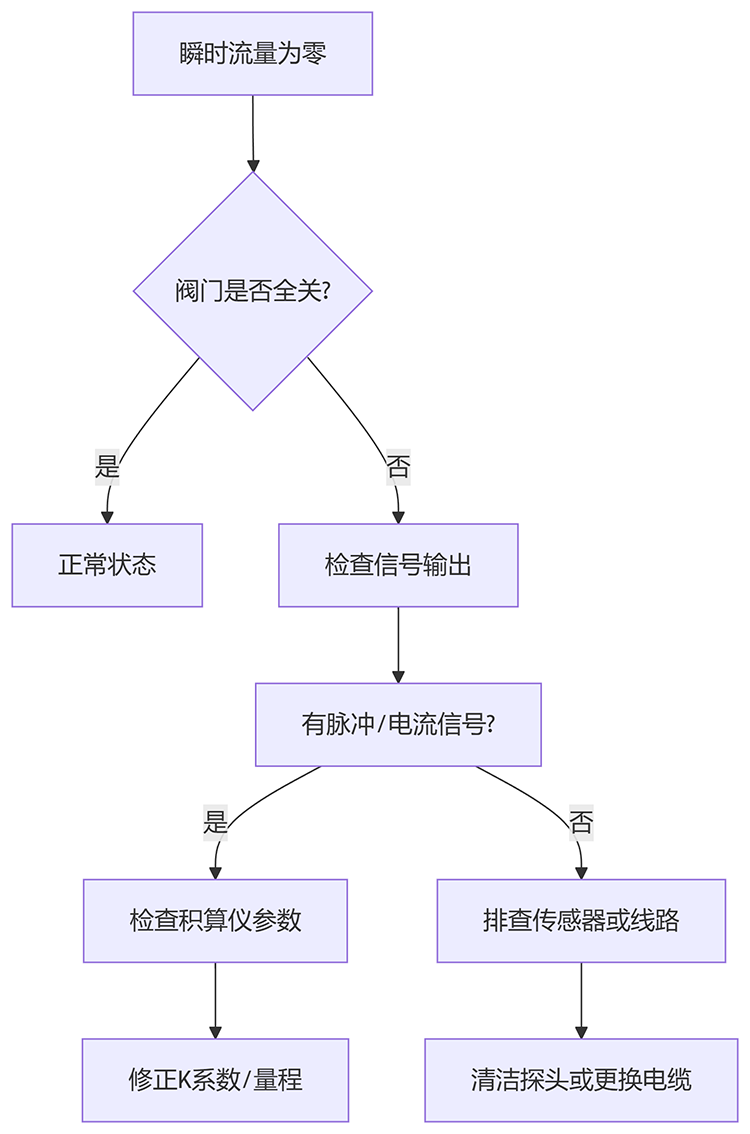

三、快速診斷流程
四、現場操作示例
案例：蒸汽管道渦街流量計顯示0，但閥門已開。
步驟1：用頻率計檢測傳感器輸出，發現無脈沖。
步驟2：拆下傳感器發現探頭結垢，清潔后恢復。
步驟3：校準零點并測試，流量顯示正常。
五、預防性維護建議
每月檢查：信號線連接狀態、供電電壓。
每季度維護：清潔傳感器探頭，檢查接地電阻（＜4Ω）。
年度校準：重新校驗零點和K系數。
提示：若問題無法解決，可能是傳感器內部元件（如壓電晶體）損壞，需返廠維修。對于關鍵工藝點，建議備用一臺傳感器以快速更換。
