雷達液位計測量的量程怎么選擇
雷達液位計主要是通過發射和接收電磁波來實現對目標的檢測的，由于其能夠適應各種復雜嚴苛的工況，實現對料位和液位的非接觸式連續測量，在工業生產過程的料位測量中，頗受用戶歡迎。雷達液位計的合理選型對于其實現更好的測量效果非常關鍵，而在雷達液位計選型的諸多參數中，雷達液位計的量程選擇是非常重要的一個參數，一定要引起足夠的重視。
雷達液位計的量程選擇及其注意事項：
1.雷達液位計的量程介紹

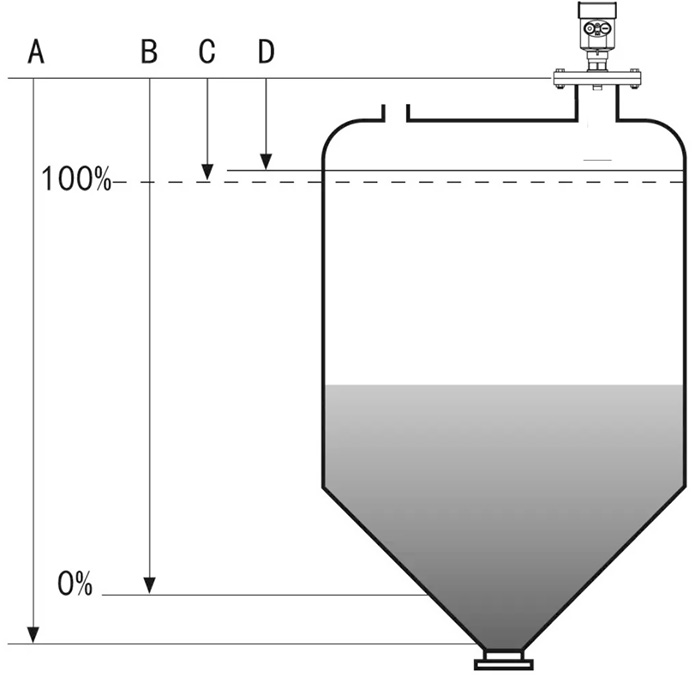

雷達液位計的量程一般指儀表的測距范圍，在產品說明書中常以測量范圍表示，但有的也常以盲區和量程這兩項指標來注明。
對于料位檢測來說，雷達液位計選型時應盡量選擇盲區較小的產品，比如發射角小于2°的雷達液位計，這是因?yàn)槊^(qū)的存在可能發生冒料或其他事故，因而無法保證連續生產的穩定性和安全性，存在生產安全隱患。
而雷達液位計的量程代表的是該儀表在理想的標準工況下的*大可測范圍。但在現場使用中，雷達液位計的*大的實際可測范圍有可能較標稱的量程指標要低，應視具體工況而定。
在工業生產過程中，大多數料倉的高度為10-20m，料倉高度在50-70m的為數較少。在對雷達液位計的量程進行選型時，不能簡單認為選擇與料倉高度相同的量程或者稍有余量即可滿足要求，這是因?yàn)槭芄r的限制，標定量程與實際量程并非呈一一對應的關系。如30m量程的雷達液位計無法檢測水面有較大波動的10m深泵池液位，70m量程的雷達無法檢測料倉高度只有20m的成品水泥倉的情況，這些情況在實際應用中較為普遍。
2.雷達液位計的量程選擇注意事項
目前市面上非接觸式雷達液位計產品所應用的原理主要有脈沖式和調頻連續波式兩種，雷達液位計量程選擇是否適當直接關系到料位的檢測是否可靠，關系到能否全區間地檢測到物料在料倉內的料位變化情況。
目前，大多數雷達生產廠家所給出的量程指標，所代表的通常是該型號儀表在理想工況下所能檢測到的*大距離，但由于實際應用中工況千差萬別，受料面波動、料形復雜、粉塵大、物料介電常數低、入料干擾等因素的影響，雷達儀表的實際可測距離可能較要低標稱的量程指標，這一點用戶在選型使用中必須加以注意。
針對上述情況，雷達液位計量程的選擇必須要留有足夠的余量，以確保物位檢測的穩定可靠。量程的具體選擇原則可根據測量對象及應用工況的不同加以區分。
一般來講，在測量液面平靜的高介電常數物料的液位時，雷達液位計的量程稍有余量即可;在測量液面波動較大或介電常數較低的物料的液位，雷達液位計的量程應預留1倍余量或更多;
在測量介電常數較高、顆粒度均勻、顆粒大小適中、物料流動性好、料面較平整的固體物料的料位時，雷達液位計的量程應預留1倍余量;而在測量一般工況下的固體物料料位時，雷達液位計的量程應預留2倍余量;在測量粉體物料或低介電常數固體物料如水泥行業的各種料倉料位時，受存在著粉塵大、料形復雜、回波弱等不利因素的嚴重影響，一直是料位檢測領域的**性難題，所以在雷達液位計量程的選擇上，應盡量選取可用的*大量程產品。這樣能夠確保在極其不利的測量環境下，即使非常微弱的回波也能夠被有效的測量，并確保料位測量的高可靠性。
同樣，在針對大型料倉測量時，就不能選擇低頻雷達液位計，而應該采用市面上*新的120GHz雷達液位計，此雷達液位計發射頻率高，發射角小，維護方便，更適用于大型料倉與復雜工況。
