浮標液位計的工作原理
點擊次數：3386 發布時間：2021-07-20 00:35:54
浮標液位計分類：
浮標液位計可要為簡易式浮標液位計和翻板式浮標液位計，兩者的工作原理相同，不同之處在于簡易式的面板僅有刻度指示和可以上下滑動的指針。而翻板式液標液位計的顯示面板則于磁翻板液位計相同，導管之中也是有一枚磁性浮子，不過些磁浮子并不象磁翻板液位計中的磁浮子接液，它只是通過磁耦合方式帶動顯示面板上的翻柱進行翻轉動作，從而顯示液位變化。
浮標液位計工作原理:

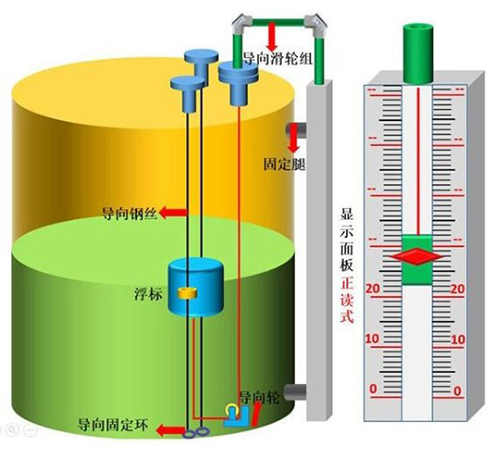

浮標液位計是根據力平衡原理設計的，當罐內液位處于某一位置時浮標重量W，重錘指針重量W1 和浮標浸在液體中所受浮力F，整個系統中摩擦力f，四力處于平衡狀態（即W-F- W1-f=0）。當液位上升時，由于牽引索吊著浮子沿導向索被浮起，液體浮力，F增大，使原平衡系統地四力失去平衡，在重力的作用下，重錘指針（8）向下滑行，同時也連續地在標尺上指示液位的上升高度。同理，可說明液位下降時，浮子浮力F減少，使牽引索與液體同步下降，由于浮子的重量大于重錘指針的重量，使指針向上運動，同樣在液位連續下降變化時，重錘指針能隨之連續地指示液位的下降情況，從而達到準確測量液位變化的目的。
