干簧桿不銹鋼浮球液位計接線圖
點擊次數：2596 發布時間：2021-07-09 00:31:57
不銹鋼浮球液位計用途廣泛，因此了解不銹鋼浮球液位計原理也是很重要的。那不銹鋼浮球液位計原理是什么呢?以及不銹鋼浮球液位計接線應該要怎么樣接呢?下面都讓小編來給大家講講。
不銹鋼浮球液位計原理
不銹鋼浮球液位計利用不銹鋼浮球液位計的磁性浮子隨液位升或降，使傳感器檢測管內設定位置的干簧管芯片動作，發出接點開(關)轉換信號。
在密閉的非導磁性管內安裝有一個或多個干簧管，然后將此管穿過一個或多個中空且內部有環形磁鐵的浮球，液體的上升或下降將帶動浮球一起上下移動，從而使該非導磁性管內的干簧管產生吸合或斷開的動作，從而輸出一個開關信號。
不銹鋼浮球液位計的技術優勢：浮球開關不含導致故障發生和波紋管、彈簧、密封等部件。而是采用直浮子驅動開關內部磁鐵，浮球開關的簡捷的杠桿使開關瞬間動作。浮子懸臂角限位設計，防止浮子垂直。 不銹鋼浮球液位計是一種結構簡單、使用方便、安全可靠的液位控制器。它比一般機械開關速度快、工作壽命長;與電子開關相比，它又有抗負載沖擊能力強的特點,一只產品可以實現多點控制。
其在造船、造紙、印刷、發電機設備、石油化工、食品工業、水處理、電工、染料工業、油壓機械等方面都得到了廣泛的應用。浮球開關是一種結構簡單、使用方便、安全可靠的液位控制器件，它具有比一般機械開關體積小、速度快、作用壽命長，與電子開關相比，它有抗負載沖擊能力強的特點。

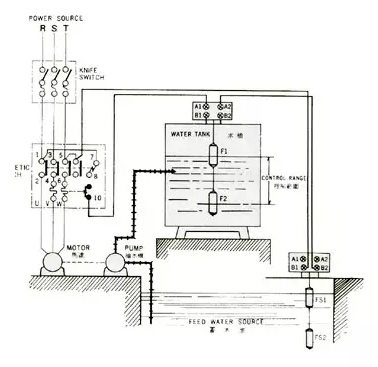

不銹鋼浮球液位計接線圖
由于不銹鋼浮球液位計是由干簧管與浮球組成，通過浮球內置磁鐵吸合干簧管觸點的閉合或者斷開，從而輸出信號報警，而干簧管觸點的兩頭分別焊接一條線。

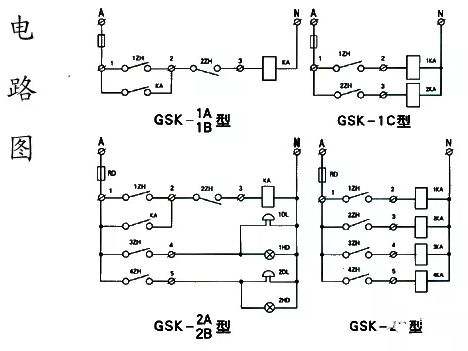

如果浮球開關是單點，則如下圖中①，如果是需要控制雙液位，一般則是出線四條，兩條線控制一個點，如圖中②。當然也可以出線三條，一條公共線，另外兩條分別對應一個點，如圖中③，另外凱銘儀表所生產的浮球開關常規出現為：黑、紅、藍、白、黃等，如果出現兩個以上動作點，則按照線材以此往上類推。如果對于出線有特殊要求的用戶需要提前說明。
上面小編就給大家講了講不銹鋼浮球液位計原理是什么，同時也給大家介紹應該要怎么樣去連接不銹鋼浮球液位計。相信大家在看過小編的介紹之后，對這種開關應該有比較好的一個認識吧。
