連桿浮球液位計的故障檢查及維修

點擊次數：2511 發布時間：2021-07-07 01:52:09

連桿浮球液位計主要由表頭、過程連接、導桿、浮球和鎖緊環（如下圖）五部分組成。其通過連接法蘭安裝于容器頂上。

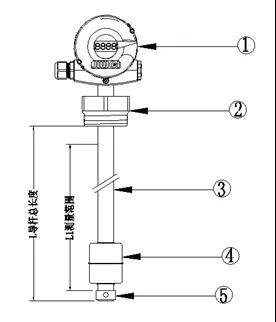

浮球液位計整體結構圖

①表頭 ②過程連接 ③導桿 ④浮球 ⑤鎖緊環

根據阿基米德原理，當容器的液位變化時，浮球也隨之上下浮動，又由于浮球具有磁性，連桿浮球液位計的干簧管受磁性吸合，從而把對應的液位轉換為電信號，再通過表頭顯示出液位的實際高低。

由于連桿浮球液位計具有結構簡單、長度能夠根據工況要求按需定制，頗受用戶歡迎，在食品加工、廢水處理以及石油化工等行業的液位測量方面有著廣泛應用。

盡管如此，實際應用中如果操作使用不當，連桿浮球液位計也會出現一些故障。為幫助大家更好地使用連桿浮球液位計，本文擬就連桿浮球液位計的故障及處理介紹如下。

一般來講，連桿浮球液位計的故障比較常見的有指示異常、浮球被卡和受磁場干擾導致儀表出現誤動作三種。

故障一、指示不正常

連桿浮球液位計指示不正常，是連桿浮球液位計非常常見的故障。通常有以下幾種表現：

現象1、常壓車間連桿浮球液位計出現了指示*大的現象。

故障處理：通過檢查發現浮球的配重在*低點，說明儀表的液面*高。現場玻璃板和儀表指示對不上，通常是儀表浮球脫落導致液面*高的假液位現象。此時，可通過停車檢修更換浮球的辦法進行處理。

現象2、芳烴罐區連桿浮球液位計不隨容器內的液位變化，一直指示*大。

故障處理：此時應檢查浮球是否脫落，如脫落重新安裝即可。

現象3、連桿浮球液位計的指示偏低。

故障處理：出現上述故障現象，可能是浮球脫落、浮球連桿斷裂、浮球轉換機構損壞、浮球指針或表頭損壞等原因?qū)е隆?/div>

如果按壓儀表轉換機構、浮球連桿轉動靈活，指針和表頭無障礙，這時應更換浮球連桿，如果仍不能排除故障，則應結合上述原因進行逐一排除。

現象4、連桿浮球液位計突然無指示。

故障處理：如果測量回路電壓無信號，一次元件電源極性沒接反，電流轉換部分無電流輸出，則說明儀表表頭損壞，應對浮球液位計儀表的表頭進行更換。

故障二、受到磁場干擾

如果連桿浮球液位計出現誤動作現象，根據連桿浮球液位計的工作原理分析，多半是由于受到磁場干擾所致。因?yàn)檫B桿浮球液位計的浮球以及導桿均含有磁性物體，若受到應用環境中其他磁場干擾，會影響到儀表的正常工作，甚至導致儀表部件消磁情況的出現。

故障處理：請及時查看儀表及容器周邊是否存在強烈磁場，并且確認被測液體中沒有帶磁性的雜質，如果有磁場存在，請及時予以清除，以避免浮球液位計因受到磁場干擾而出現異常。

故障三、浮球被卡住

浮球被卡住，通常是因?yàn)楸粶y(cè)液體中含有雜質和污垢，時間一長，導桿便會漸漸結垢。若浮球被卡主不動，則會導致儀表無信號輸出。

故障處理：如果出現浮球被卡住的故障，儀表人員應及時查看浮球的狀態，檢查導桿表面是否有水垢凝結，并盡快清理干凈。尤其對于含有雜質的被測液體，儀表人員應對儀表導桿進行定期清理。

實踐中，由于現場工況復雜、操作不當?shù)仍颍伎赡軐?dǎo)致連桿浮球液位計出現一些其他故障，進而影響生產的正常進行。這時請及時檢查電壓、電流、負載是否異常，并認真閱讀產品使用說明書，按照上面的要求進行規范操作。如故障仍不能排除，可向廠家技術人員咨詢，如仍不能解決，應及時發回廠家進行維修處理。

其實，與其充當消防隊員，頭痛醫頭的解決問題，不如從一開始就認真閱讀產品說明書，規范操作和維護，并養成定期檢查和保養的習慣，功夫下在平時，就能大幅降低故障率的發生。
