磁浮球液位計接線圖
點擊次數：3230 發布時間：2021-07-02 01:28:35
磁浮球液位計由液位傳感器和電流轉換器兩部分組成，浮球與液位同步變化，控制彈簧管吸合斷開，從而使傳感器內電阻成線性變化，再由轉換器將電阻的變化轉換成4~20mA標準電流信號并疊加數字信號輸出。能對開口、密閉容器或地下池槽里的介質液位在儀表控制室內進行顯示、報警和控制。
被檢測的介質可為水、油、酸、堿、工業污水等導電及非導電液體，并能克服液體的泡沫所造成的假液位的影響。用于工業和民用建筑水塔、水池、水箱、集水坑和工業槽罐等測量各種介質的液位，廣泛應用于液位、化工、冶金、電力、造紙、食品及工業污水處理等部門。
遠傳配套儀表與顯示儀表或工控機的連接應分別通過保護管或屏蔽雙芯電纜敷設；接線盒接線孔敷設完畢后，要求密封良好，以防遠傳配套儀表受雨、潮等因素影響，當遠傳儀表不能正常工作時，應在檢修或調試后及時將接線盒蓋上。若發生此種現象，可在液位穩定后用磁鋼重新標定)為避免運輸過程中損壞浮球組件，在出廠前應將浮球組件從磁浮球液位計監控器上取出。水平儀安裝后，打開下部排水法蘭，將浮球總成重新裝入管路中。請注意，浮球總成的端朝上，不可倒置。
當磁浮球液位計安裝完畢，打開底部排污法蘭，再將浮球組件重新裝入主體管內，注意浮球組件頭朝上較重，不可倒裝。不可讓導磁體靠近主體，否則直接影響液位計的精確工作。所以出廠前將浮球組件取出液位計主體管體外因運輸時，為了不使浮球組件損壞。遠傳配套儀表與顯示儀表或工控機之間的連線好，可單獨穿保護管敷設，也可采用屏蔽二芯電纜敷設，使遠傳配套儀表緊靠液位計主導管，并用不銹鋼抱箍固定(禁用鐵)。

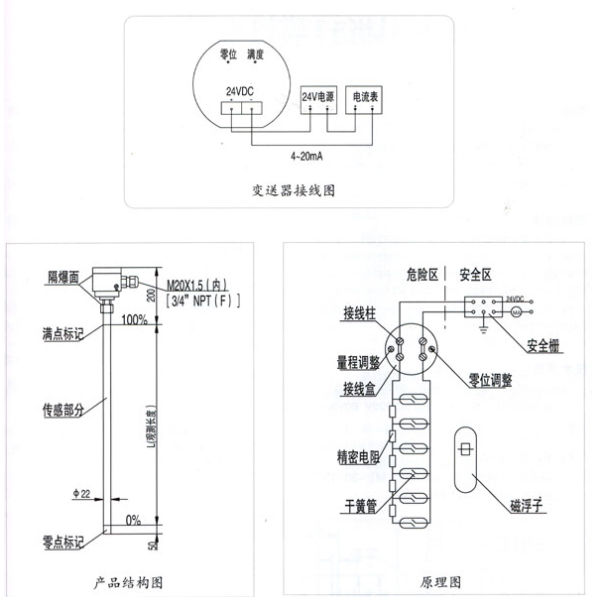

而且正確的接線要求是：正對正，負對負，這個在接線端子上都有清晰的標注。將磁浮球液位計配上報警開關，改為開關量遠傳出去，這時也可以接二次儀表，也可以直接接氣動泵閥，控制起動停止。連接方式肯定是一樣的。除正確的接線要求外，還應注意一些細節問題，如：磁性液位計在配線時應避開大容量變壓器、電機和干擾源，因為這些都會影響磁性液位計接線時的誤差。對某些防爆型的，為了保證防爆性能，因此必須有一定的配線規則。
這類方法更多應用于煮開水器和洗手間沖水器。另一種是帶干簧管的小型浮球開關，由外有磁性小浮球，內有干簧管，因此控制水位，大多數應用于清水的水位控制，一般十幾美元左右，但易受污物影響，不適用于污水。定制的磁浮球液位計是通過聯接法蘭安裝在容器頂部，浮球按照排開液量相等的原則浮在液面上，當容器液面發生變化時，浮球也隨之上升或下降，由于磁力作用，磁浮球液位計的干簧受磁力吸合，使液面位置發生變化為電流，通過顯示儀表，以數字形式顯示液體的實際位置，從而實現液面的遠程檢測和控制。
