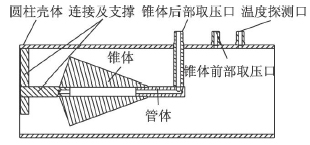

v型錐流量計結構圖
點擊次數：2757 發布時間：2021-06-07 00:40:06
v型錐流量計結構組成
v型錐流量計是集經典文丘里管及環形孔板的優點為一體的新型節流裝置，其理論原理是基于封閉管道中能量守恒定律伯努利方程和流動連續性方程，在穩定流的情況下管道中的流速與差壓的平方根成正比。V錐流量計穩定性好、準確性高、重復性好、量程比寬、對安裝管段要求低、壓損小，可測量含有顆粒流體、低壓流體、高含濕氣體及各種臟污流體。
V錐傳感器和差壓變送器組成的v型錐流量計
依照用戶要求不同，利用V錐傳感器和差壓變送器組成流量檢測儀表供貨分為二類：V錐傳感器
只提供差壓信號的檢測部分（V錐體及測量管道），不提供差壓變送器、三閥組和流量顯示部分，輸出信號為差壓。由用戶自己進行配套。
v型錐流量計由V錐傳感器和差壓變送器組成：有分體型安裝和一體型安裝兩種結構
分體型安裝由獨立的V錐傳感器和差壓變送器組成。V錐傳感器和差壓變送器之間的引壓管連接由用戶自己完成。而差壓變送器可以配套供應。
一體型安裝是產品出廠時己將差壓變送器、三閥組與V錐傳感器連接成一體，用戶購買一體型v型錐流量計后，使用時不需再連接引壓管。若需配接相應的流量積算器、壓力變送器和溫度變送器可以配套供應。
