壓縮空氣管徑與流量表,壓縮空氣計量儀表
點擊次數：2565 發布時間：2021-01-08 04:57:47
壓縮空氣管徑與流量表的種類和適用范圍
壓縮空氣管徑與流量表產品特點
1、雙排液晶同時顯示累計流量和瞬時流量;
2、內部鋰電池供電,無需外部電源;
3、微功耗設計,兩節+3v鋰電池可連續工作一年半以上;
4、傳感器內無可動部件，結構簡單而牢固，壓損小、維擴量小、使用壽命長。
5、精度等級：液體，指示值的±1.0%;氣體，指示值的±1.0%;蒸汽，指示值的±1.5%。
6、輸出信號：a.oc門脈沖輸出; b.電流4-20ma(兩線制/三線制)。
7、電源電壓：+24vdc(需要信號輸出時提供)。
8、介質溫度： 普通型a.-40℃～+130℃;b.-10℃～+250℃;
壓縮空氣管徑與流量表參數
1、產品名稱：渦街流量計
2、適用介質：空氣，氧氣，氮氣，氫氣，壓縮氣體的流量計量
3、管徑(DN) ：DN15～DN300mm至更大
4、公稱壓力：0.6～4MPa （指連接法蘭公稱壓力，非介質的工作壓力）
5、工況溫度：-20～+80℃（需更高溫度請與工廠聯系）
6、測量精度：±1.5%FS
7、量程范圍：1:3(±0.2%) ,1：10(±0.5%), 1:15(±1.5%)
8、殼體材質：碳鋼；不銹鋼；
9、供電方式：內置3.6VDC鋰電池（可用兩年）；外供24VDC；
10、輸出信號：4～20mA二線制；脈沖0～1000HZ；RS485
11、防護等級：IP65；IP67
12、防爆標志：本安型ExiallCT4；隔爆型ExdllCT4
13、表頭顯示：累積流量；瞬時流量；滿量程百分比；工況壓力；工況溫度；故障自檢
14、連接方式：管道法蘭式(DN15-300mm)；插入式（DN100- N6000mm至更大）。
15、安裝要求：可水平、垂直安裝；前后直管道應滿足前10D后5D（D公稱通徑）
16、特殊連接：螺紋式；對夾式；
壓縮空氣管徑與流量表流量范圍
1）．氣體：常溫常壓空氣，t=20℃，P=0.1MPa（絕壓），ρ=1.205 kg/m3，υ=15×10-6 m2/s。
2）．液體：常溫水，t=20℃，ρ=998.2kg/m3，υ=1.006×10-6m2/s。
注：表中(300)～(1000)口徑為插入式
壓縮空氣管徑與流量表產品型譜
壓縮空氣管徑與流量表的安裝要求

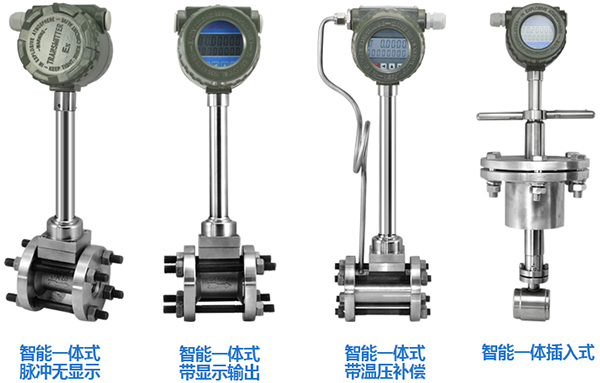

1． LUGB 系列滿管型壓電式渦街流量儀表
2． LUGB 系列插入型壓電式渦街流量儀表
3． LUGE 系列滿管型電容式渦街流量儀表
4． LUGE 系列插入型電容式渦街流量儀表
5． LUGB/E 系列電池供電型渦街流量儀表
6． 潛水型/分體型渦街流量儀表（協議訂貨）
7． 多功能曲線紀錄積算儀，帶 P/T 補償功能、中文液晶顯示
8． 智能流量積算儀，數碼管顯示
LUGB/E 型渦街流量儀表廣泛適用于石油、化工、冶金、熱力、紡織、造紙等行業對過熱蒸汽、飽和蒸汽、壓縮空氣和一般氣體(氧氣、氮氣氫氣、天然氣、煤氣等) 、水和液體（如：水、汽油、酒精、苯類等）的計量和控制.
壓縮空氣管徑與流量表產品特點
1、雙排液晶同時顯示累計流量和瞬時流量;
2、內部鋰電池供電,無需外部電源;
3、微功耗設計,兩節+3v鋰電池可連續工作一年半以上;
4、傳感器內無可動部件，結構簡單而牢固，壓損小、維擴量小、使用壽命長。
5、精度等級：液體，指示值的±1.0%;氣體，指示值的±1.0%;蒸汽，指示值的±1.5%。
6、輸出信號：a.oc門脈沖輸出; b.電流4-20ma(兩線制/三線制)。
7、電源電壓：+24vdc(需要信號輸出時提供)。
8、介質溫度： 普通型a.-40℃～+130℃;b.-10℃～+250℃;
壓縮空氣管徑與流量表參數
1、產品名稱：渦街流量計
2、適用介質：空氣，氧氣，氮氣，氫氣，壓縮氣體的流量計量
3、管徑(DN) ：DN15～DN300mm至更大
4、公稱壓力：0.6～4MPa （指連接法蘭公稱壓力，非介質的工作壓力）
5、工況溫度：-20～+80℃（需更高溫度請與工廠聯系）
6、測量精度：±1.5%FS
7、量程范圍：1:3(±0.2%) ,1：10(±0.5%), 1:15(±1.5%)
8、殼體材質：碳鋼；不銹鋼；
9、供電方式：內置3.6VDC鋰電池（可用兩年）；外供24VDC；
10、輸出信號：4～20mA二線制；脈沖0～1000HZ；RS485
11、防護等級：IP65；IP67
12、防爆標志：本安型ExiallCT4；隔爆型ExdllCT4
13、表頭顯示：累積流量；瞬時流量；滿量程百分比；工況壓力；工況溫度；故障自檢
14、連接方式：管道法蘭式(DN15-300mm)；插入式（DN100- N6000mm至更大）。
15、安裝要求：可水平、垂直安裝；前后直管道應滿足前10D后5D（D公稱通徑）
16、特殊連接：螺紋式；對夾式；
壓縮空氣管徑與流量表流量范圍
1）．氣體：常溫常壓空氣，t=20℃，P=0.1MPa（絕壓），ρ=1.205 kg/m3，υ=15×10-6 m2/s。
2）．液體：常溫水，t=20℃，ρ=998.2kg/m3，υ=1.006×10-6m2/s。
| 儀表口徑(mm) | 液體 | 氣體 | ||
| 測量范圍(m3/h) | 輸出頻率范(Hz) | 測量范圍(m3/h) | 輸出頻率范圍(Hz) | |
| 15 | 0.4～4 | 40～400 | 2.8～12 | 278～1190 |
| 20 | 0.7～7 | 26～260 | 6～30 | 226～1130 |
| 25 | 1～10 | 21～210 | 8.8～55 | 190～1140 |
| 32 | 1.5～15 | 15～150 | 15～140 | 126～1036 |
| 40 | 2.5～25 | 13～130 | 25～205 | 140～1040 |
| 50 | 3.5～45 | 9～190 | 35～350 | 94～1020 |
| 65 | 5.5～75 | 6.7～91 | 60～600 | 73～730 |
| 80 | 8.5～110 | 4.1～82 | 86～860 | 55～690 |
| 100 | 16～180 | 4.7～69 | 130～1300 | 42～536 |
| 125 | 25～270 | 4.3～49 | 220～2200 | 38～380 |
| 150 | 35～350 | 2.8～43 | 350～4000 | 33～330 |
| 200 | 65～650 | 2～31 | 560～8000 | 22～315 |
| 250 | 95～950 | 1.5～25 | 890～11000 | 18～221 |
| 300 | 150～1500 | 1.2～24 | 1360～18000 | 16～213 |
| -300 | 150～1500 | 5.5～87 | 1560～15600 | 85～880 |
| -400 | 180～3000 | 5.6～87 | 2750～27000 | 85～880 |
| -500 | 300～4500 | 5.6～88 | 4300～43000 | 85～880 |
| -600 | 450～6500 | 5.7～89 | 6100～61000 | 85～880 |
| -800 | 750～10000 | 5.7～88 | 11000～110000 | 85～880 |
| -1000 | 1200～1700 | 5.8～88 | 17000～170000 | 85～880 |
| >(1000) | 協議 | 協議 | ||
壓縮空氣管徑與流量表產品型譜
| 代號 | 通徑 | 流量范圍㎡/h | ||||||
| LU-25 | DN25 | 1~10(液體) | 25~60（氣體） | 蒸汽流量請查看說明書，DN300以上推薦使用插入式渦街流量計 | ||||
| LU-32 | DN32 | 1.5~18(液體) | 15~150（氣體） | |||||
| LU-40 | DN40 | 2.2~27(液體) | 22.6~150（氣體） | |||||
| LU-50 | DN50 | 4~55(液體) | 35~350（氣體） | |||||
| LU-80 | DN80 | 9~135(液體) | 90~900（氣體） | |||||
| LU-100 | DN100 | 14~200(液體) | 140~1400（氣體） | |||||
| LU-150 | DN150 | 32~480(液體) | 300~3000（氣體） | |||||
| LU-200 | DN200 | 56~800(液體) | 550~5500（氣體） | |||||
| 代號 | 功能1 | |||||||
| N | 無溫壓補償 | |||||||
| Y | 有溫壓補償 | |||||||
| 代號 | 輸出型號 | |||||||
| F1 | 4-20mA輸出（二線制） | |||||||
| F2 | 4-20mA輸出（三線制） | |||||||
| F3 | RS485通訊接口 | |||||||
| 代號 | 被測介質 | |||||||
| J1 | 液體 | |||||||
| J2 | 氣體 | |||||||
| J3 | 蒸汽 | |||||||
| 代號 | 連接方式 | |||||||
| L1 | 法蘭卡裝式 | |||||||
| L2 | 法蘭連接式 | |||||||
| 代號 | 功能2 | |||||||
| E1 | 1.0級 | |||||||
| E2 | 1.5級 | |||||||
| T1 | 常溫 | |||||||
| T2 | 高溫 | |||||||
| T3 | 蒸汽 | |||||||
| P1 | 1.6MPa | |||||||
| P2 | 2.5MPa | |||||||
| P3 | 4.0MPa | |||||||
| D1 | 內部3.6V供電 | |||||||
| D2 | DC24V供電 | |||||||
| B1 | 不銹鋼 | |||||||
| B2 | 碳鋼 | |||||||
壓縮空氣管徑與流量表的安裝要求
儀表的安裝設計
儀表的正確安裝是保障儀表正常運行的重要環節，若安裝不當，輕則影響儀表的使用精度，重則會影響儀表的使用壽命，甚至會損壞儀表。
（一） 安裝環境要求：
1．盡可能避開強電設備、高頻設備、強開關電源設備。儀表的供電電源盡可能與這些設備分離。
2．避開高溫熱源和輻射源的直接影響。若必須安裝，須有隔熱通風措施。
3．避開高濕環境和強腐蝕氣體環境。若必須安裝，須有通風措施。
4．渦街流量儀表應盡量避免安裝在振動較強的管道上。若必須安裝，須在其上下游 2D 處加設管道緊固裝置，并加防振墊，加強抗振效果。
5．儀表*好安裝在室內，安裝在室外應注意防水，特別注意在電氣接口處應將電纜線彎成 U 形，避免水順著電纜線進入放大器殼內。
6．儀表安裝點周圍應該留有較充裕的空間，以便安裝接線和定期維護。
（二） 儀表管道安裝要求：

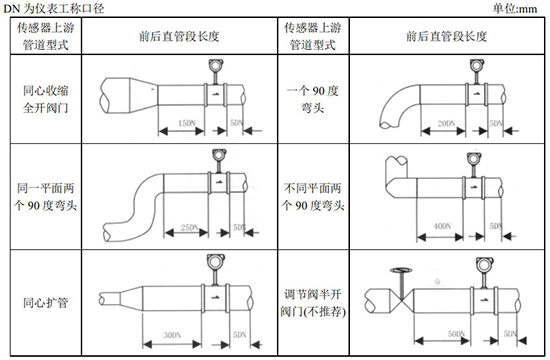

1．渦街流量儀表對安裝點的上下游直管段有一定要求，否則會影響介質在管道中的流場，影響儀表的測量精度。儀表的上下游直管段長度要求見圖(三)
注:調節閥盡可能不安裝在渦街流量儀表的上游,而應安裝在渦街流量儀表的下游 10D 處。
2．上、下游配管內徑應相同。如有差異，則配管內徑 Dp 與渦街儀表表體內徑 Db,應滿足以下關系0.98Db≤Dp≤1.05Db上、下游配管應與流量儀表表體內徑同心，它們之間的不同軸度應小于 0.05Db
3．儀表與法蘭之間的密封墊，在安裝時不能凸入管內，其內徑應比表體內徑大 1-2mm

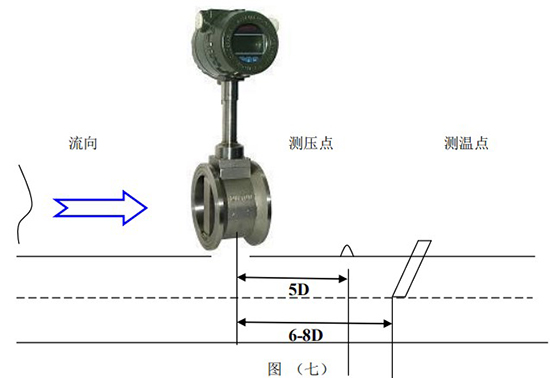

4．測壓孔和測溫孔的安裝設計。被測管道需要安裝溫度和壓力變送器時，測壓孔應設置在下游 3-5D處，測溫孔應設置在下游 6-8D 處，見圖（七）。D 為儀表工稱口徑，單位：mm
5．儀表在在管道上可以水平、垂直或傾斜安裝。

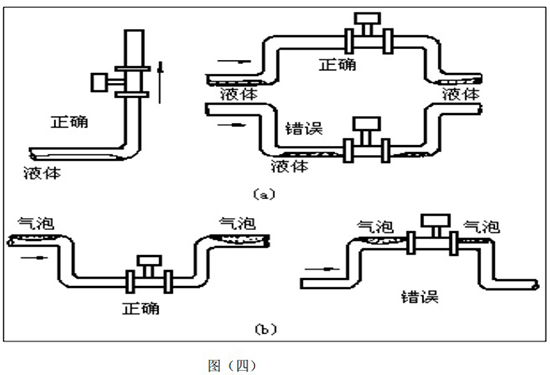

6．測量氣體時，在垂直管道安裝儀表，氣體流向不限。但若管道內含少量液體，為了防止液體進入儀表測量管，氣流應自下而上流動，如圖（四）a 所示
7．測量液體時，為了保證管內充滿液體，所以在垂直或傾斜管道安裝儀表時，應該保證液體流動方向從下而上。若管道內含少量氣體，為了防止氣體進入儀表測量管，儀表應安裝在管線的較低處如圖（四）b 所示
8．測量高溫、低溫介質時，應注意保溫措施。轉換器內部（表頭殼體內）高溫一般不應超過 70℃；低溫易使轉換器內部出現凝露，降低印制電路板的絕緣阻抗，影響儀表正常工作。

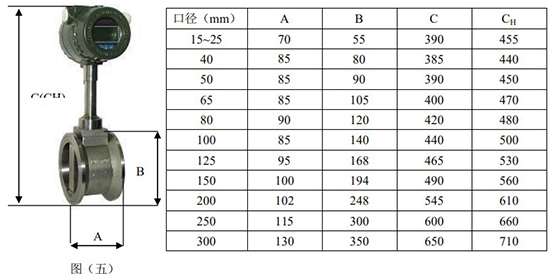

（三） 儀表的安裝外形尺寸：見圖（五）、圖（六）
（四）插入式渦街流量儀表安裝步驟：
1．在管道上用氣焊開一個略小于φ 100mm 的圓孔，并把圓孔周圍毛刺清除干凈，以保證測頭旋轉流利
2．在管道圓孔處焊上廠家提供的法蘭，要求法蘭軸線與管道軸線垂直。
3．將球閥及傳感器安裝在焊接好的發蘭上。
4．調節絲杠，使插入深度符合要求（保證測頭中心軸線和管道中心軸線重合），流體流向必須與方向標上的指示箭頭保持一致。
5．均勻擰緊壓蓋上的螺絲。(注：壓蓋的松緊程度決定儀表的密封程度和絲杠能否旋動)
6．檢查各環節是否完成好，慢慢打開閥門觀察是否有泄漏（需特別注意人身安全）若有泄露請重復步驟 5、6。
(五)壓力變送器和 Pt100 安裝示意圖
