飽和蒸汽流量計在使用前需要進行哪些檢查事項
點擊次數：2486 發布時間：2021-01-07 15:24:37

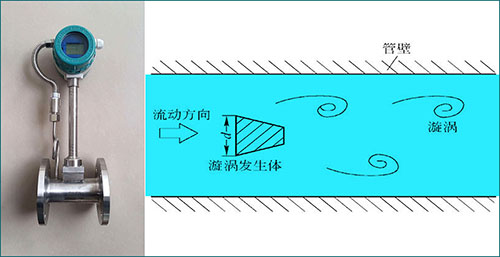

飽和蒸汽流量計的工作原理是在流體中設置旋渦發生體，在發生體兩側會交替地產生有規則的旋渦，旋渦列在旋渦發生體下游非對稱地排列，就是所謂的“卡門渦街”，渦街會產生一定的頻率，通過公式f=St*v/(1-1.27d/D)*d，(St為斯特勞哈爾數，為無量綱數，與旋渦發生體及雷諾數有關；v為流速；d為發生體迎面寬度；D為公稱通徑)即可得出流速。
智能街流量計，主要用于工業管道介質流體的流量測量。如氣體、液體、蒸氣等多種介質。其特點是壓力損失小，量程范圍大，精度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小。智能街流量計參數能長期穩定。本儀表采用壓電應力式傳感器，可靠性高，可在-10℃～+300℃的工作溫度范圍內工作。有模擬標準信號，也有數字脈沖信號輸出，容易與計算機等數字系統配套使用，是一種比較先進、理想的流量計。
一般的來說，飽和蒸汽流量計輸出信號(頻率)不受流體物性和組分變化的影響，是指儀表系數僅與旋渦發生體形狀和尺寸以及雷諾數有關。它的優點是：結構簡單牢固，安裝維護方便；適用多種類流體，液、氣、蒸汽及部分混合相皆適用；精確度較高，一般達±1%R左右；流量范圍寬，可達10：1或20：1或更大；壓頭損失小；無零點飄移；價格相對便宜；缺點是：不適于低雷諾數Re＜20000的情況，對高粘度、低流速、小口徑的使用有限制；對環境的要求較高，應盡量杜絕有振動的場所，且上游側需要有較長的直管段；儀表系數較低，口徑愈大愈低。信號分辨率降低，故口徑不宜過大，一般應用于DN15~DN300mm。
飽和蒸汽流量計在安裝使用前有哪些注意事項，本文為您作簡單介紹。
一、傳感器無信號輸出
在線檢測傳感器無信號輸出，檢查探頭接線與放大板接線均未發現問題，拆下放大板檢查亦無問題。重新安裝后仍無信號。輕敲放大板，發現信號時有時無，于是斷定放大板元件虛接，檢查焊點，重新焊接，然后安裝、調試，正常。
在檢查、調試過程中，發現傳感器安裝在管道上，而顯示儀表安裝在控制室，二者不僅距離遠，而且分置兩地，調整傳感器時無法直接從顯示儀表中看到調試情況。
二、靈敏度的調整
智能街流量計出廠前已經調整和標定，但由于標定介質與實際介質不同，標定介質狀況與實際狀況也不同，或者使用單位提供的技術參數不十分準確，所以*次安裝時要進行調整。
1.當管路中無流體流動，顯示儀表應無信號，如有信號輸出，則為靈敏度過高，需逆時針輕調靈敏度電位器，減低靈敏度。
2.當管道中有介質通過，信號無或不穩時，可以輕調放大倍數電位器，使其增大或減小。
三、補償裝置的選擇和安裝
智能街流量計的使用，一般應在氣流平穩、溫度壓力變化不大的情況下計量比較準確，但實際使用情況往往不是理想狀態，因此需要補償裝置。補償裝置有兩種，即壓力補償和溫度補償。
1.壓力補償。壓力變送器比較靈敏，但價格較高，安裝在傳感器上、下游均可，安裝距離為1D～2D。
2.溫度補償。因溫度補償用熱電偶或熱電阻，需響應時間，但價格較低，安裝時應在傳感器上游，且取豎位或逆流位安裝，距離為3D～4D。
四、簡單校正
一般智能街流量計的使用是連續的，出現問題時不能隨意拆下檢查，這里介紹一種在線檢查方法，此方法適用于非防暴場合。
示波器校準后用于檢查，示波器接線鉤與信號線相接，地與地相接，調整示波器，應有均勻一致的方波脈沖信號出現。一般廠家使用說明書中均有高低電平輸出規定，從示波器顯示方波高低電平值查看是否與規定值相符。
