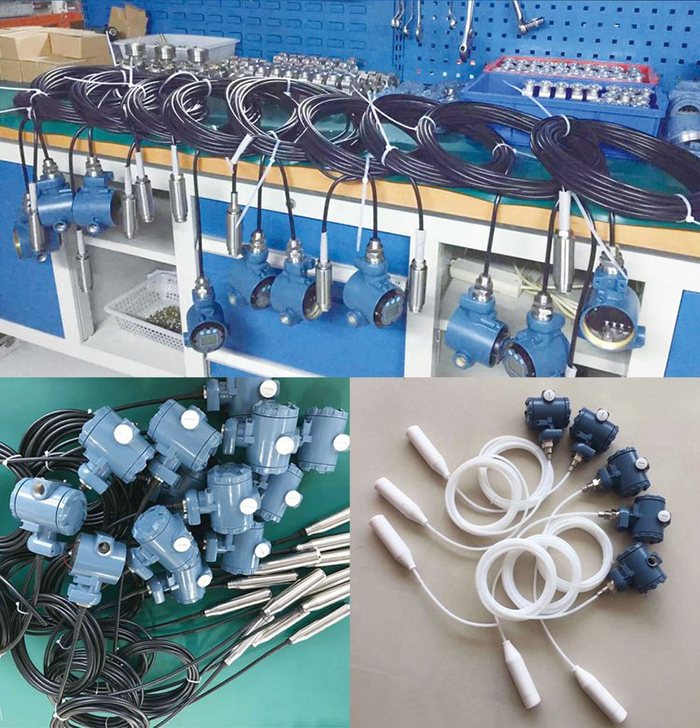

投入式液位計
- 品*：JKM/凱銘儀表
- 型號：JKM-JY
- 測量范圍：0-100m
- 精度等級：0.25％F.S、0.5％
- 公稱通徑：DN10-DN100
- 適用介質：水，溶劑
- 工作壓力：常壓
- 工作溫度：-20℃～70℃
- 供電方式：24VDC
- 訂貨號：BAI455907HLU
投入式液位計用途
廣泛用于石油、海洋、水庫、河流、化工、冶金、電力、科研等企事業單位。
投入式液位計特點
1.使用被測介質廣泛，可測油、水及與316不銹鋼兼容的糊狀物，具有一定的防腐能力。
2.直接投入式結構，安裝、使用方便，可適應很小的安裝空間。
3.準確度高，穩定性好。除進口原裝器已用激光修正外，還對整機在使用溫度范圍內的綜合性溫度漂移、非線性進行精細地補償，因此在使用溫度范圍內非線性小，溫度穩定性好。
4.體積小，重量輕，一般無需安裝支架。無可動部件，零點、量程外部連續可調。
5.4～20mA DC標準電流信號輸出，二線制工作。
6.壓力傳感器直接感測被測液位壓力，不受介質起泡、沉積的影響。
投入式液位計技術指標
適用介質：與316不銹鋼兼容的液體及半糊狀物。
量程：0～1～210M
準確度：0.25%F·S 0.5%F·S
過載能力：額定量程的3倍
零點溫度系數：小于0.02%/℃
滿程溫度系數：小于0.02%/℃
電源電壓：24V DC
使用溫度：-20℃～70℃
保存溫度：-40℃～100℃
輸出信號：兩線制4～20mA DC
結構材料：隔離膜片：316不銹鋼波紋膜片；傳感器外殼：1Grl8Ni9Ti不銹鋼
電纜：φ8聚氯乙烯六芯空心電纜
中繼箱：97×84×147環氧樹脂噴涂
過程連接：投入式：直角支架孔距50×50mm，孔徑φ5mm；直桿式：無螺紋或螺紋自選。螺紋式：M27×2、M20×1.5或螺紋自選；法蘭式：DN25或用戶自選。防腐式：直角支架孔距50×50mm，孔距φ5mm。
投入式液位計工作原理
當被測介質（液體）的壓力作用于傳感器時，壓力傳感器將壓力信號轉換成電信號。經歸一化差分放大和輸出放大器放大，*后經V/A電壓電流轉換器轉換成與被測介質（液體）的液位壓力成線性對應關系的4～20mA標準電流輸出信號。
投入式液位計選型表
投入式液位計安裝與接線
1.安裝
（1）一般要求：當測量一般介質時（如：水、輕質油），應使用節流型。當測量粘稠、易阻塞、易結晶介質時，應選用防阻塞型。
①變送器所配電纜長度，除用戶特殊說明外，一般比測量范圍長2m。
②變送器直接投入到容器中，即可正常工作。
（2）外形尺寸
2.接線方式
變送器的端子位于中繼箱內，電纜線從中繼箱的引線口接入。中間兩端子為24V DC輸入端，兩邊的兩端子為顯示表頭接線端子。
零點和量程調正：零點和量程調正電位器位于中繼箱內。校正時打開中繼箱蓋，即可進行調正，左邊的（Z）是調零點電位器，右邊的（R）是調量程電位器。
投入式液位計安裝使用注意事項
1.搬運和安裝變送器時應小心謹慎，避免元器件的移動和損壞，影響電路的性能。
2.變送器的本安導線不得與高壓電纜線一起敷設，導線長度應盡量縮短，導線的分布電感、分布電容及變送器的有效電感、有效電容之和，不得超過安全柵規定的額定值。
3.變送器設有接地螺釘，接地導線必須牢固，且接地電阻不大于2Ω。
4.維修時應切斷本安電路的電源，在非危險區進行檢修。
5.維修人員不得隨意更換電氣元件的規格、型號，有質量問題應立即與廠家聯系。
6.檢定周期，一般不超過三個月。用戶可根據實際需要自定檢定周期。
