手持式超聲波流量計
- 品*：JKM/凱銘儀表
- 型號：JKM-1158C
- 測量范圍：0-10000m3/h
- 精度等級：±1.5% ±1.0%
- 公稱通徑：DN25~DN1200
- 適用介質：自來水 醇 海水 純水
- 工作壓力：1.6MPa
- 工作溫度：-40℃～160℃
- 供電方式：24VDC
- 訂貨號：ZFPWUJDHL258
手持式超聲波流量計的產品概述
超聲波流量計具有數據自動存儲，測量精度高，全中文顯示，操作靈活，攜帶方便等特點。手持超聲波流量計被測流體可以是水、海水、酸堿液或油、漿液之類的均勻液體，導電或非導電，有腐蝕性或無腐蝕性液體均可測量。配備一體式鋁合金防護箱，可在野外惡劣環境中使用。優越的性能，優惠的價格，歡迎您咨詢訂購。超聲波流量計中一款較輕便型流量計適用于各種工業現場中液體流量的在線標定和巡檢測量。具有測量精度高、一致性好、電池供電、操作簡單、攜帶方便等特點，是目前國內體積*小、質量*輕，真正意義上的便攜式超聲波流量計。
TDS-100H手持式超聲波流量計的特點
1、內置充電路及可連續工作十小時鎳氫充電池。
2、4行漢字同屏顯示流速，瞬時流量，累計流量，信號狀態等。
3、線性度優于1%，為國內*先達到此精度的超聲波流量計。
4、測量管直徑：15mm～6000mm。
5、內置數據記錄器，可記錄日期，累積流量，信號狀態，工作時間等。
6、OCT輸出正，負，靜累積脈沖信號和頻率信號（1～9999HZ）。
7、RS232標準數據通信接口，用于導出記錄數據，在線聯網檢測等。
8、小型測量管（可在線標定水表，精度達+-0.5%）。
9、標準配置：主機，手持中型傳感器，專用信號電纜，鋁合金保護箱。
10、體積小:體積:100×66×20mm,重量僅為0.5kg。
11、非接觸式測量將帶磁性的超聲波流量計傳感器吸附在管道外壁,即可完成流量測量測量范圍大。
12、選用不同型號的傳感器 , 可實現口徑 DN20 ～ DN1500 管道流量的測量,如果需要測量更大的管徑，請選用本系列的大口徑超聲波流量計。
13、充電電源:內置大容量鎳氫充電電池 ,可支持流量計連續工作 12 小時以上。
14、大屏幕液晶顯示:可同時顯示累積流量，瞬時流量，流速，工作狀態等。
15、內置數據記錄器:內置數據記錄器，空間為24k字節，可以存儲2000行的測量數據。
TDS-100H手持式超聲波流量計基本技術參數
線性度:0.5%
重復性:0.2%
準確度:示值的±1%，流速＞0.2m/s
響應時間:0-999秒,使用者任選
流速范圍:±32 m/s
測量口徑:15-6000mm
累積器:7位正、負、凈累積器
液體種類:各種能夠傳導超聲波的單一均勻的液體
安全性:設置值的鎖定，更改數據需解鎖
顯示:2×10中文或2×20英文
通信接口:RS-485,波特率75-57600,同時兼容富士超聲波流量計，也應用戶的要求兼容其它產品
傳感器電纜:標準為5m×2，也可加長為10m×2
電源:3節AAA內置Ni-H電池，每次充滿電可持續工作12小時，AC100-240V的適配器
數據記錄:內置數據記錄儀，可記錄2000行數據
手動累積器:7位，按鍵即可開始用于校準
外殼材料:阻燃ABS
外形尺寸:210×105×40mm
主機重量:500g包括電池
裝箱單（標準配置）

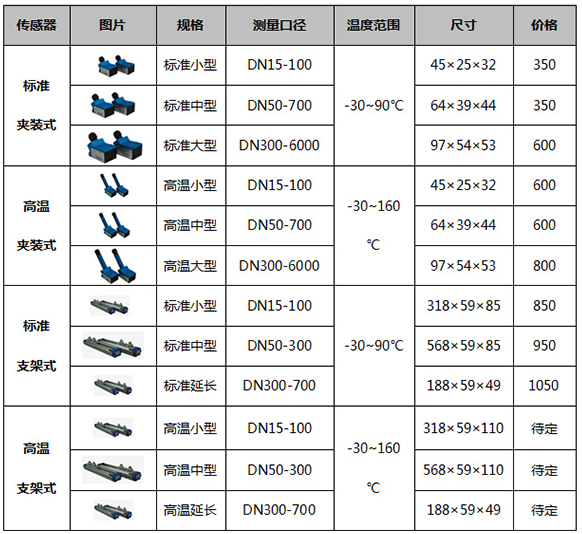

手持式超聲波流量計傳感器的選擇
管道直徑與介質溫度時挑選傳感器的兩個重要因素
手持式超聲波流量計傳感器的安裝
超聲波流量計傳感器常用Z、V、W方式經行安裝。

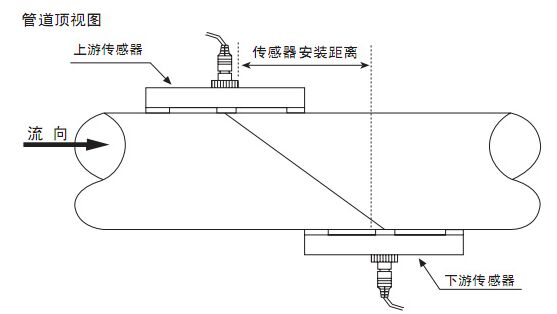

Z字安裝法
一般Z方式是在100mm以上的管道上使用，它有時被稱為直接法。

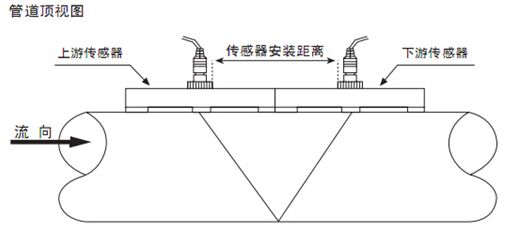

V字安裝法
V方式安裝傳感器時常用的方法，一般建議在20-300的管道上使用，它有時被稱為反射法。

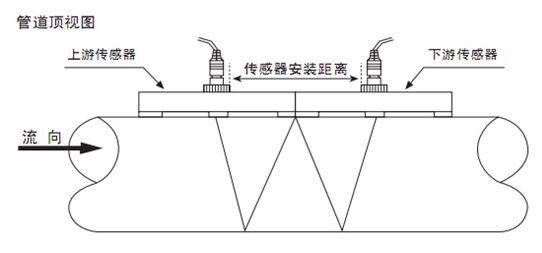

W字安裝法
W方式通常被用在10-100的管道上。
