防爆靶式流量計
- 品*：JKM/凱銘儀表
- 型號：JKM-BS
- 測量范圍：0.1～55800m3/h
- 精度等級：0.5級、1.0級
- 公稱通徑：DN15-DN2000
- 適用介質：液體，氣體
- 工作壓力：0.6～42MPa
- 工作溫度：-200～+500℃
- 供電方式：24VDC 3.6V鋰電池
- 訂貨號：ICNJDNWGR380
法蘭管道式/夾持式公稱壓力4Mpa以下精度1.0%FS精度0.5%FS。插入式公稱壓力4Mpa以下精度1.5%FS精度1.0%FS
防爆靶式流量計概述
靶式流量計是在傳統靶式流量計的基礎上，隨著新型傳感器、微電子技術的發展研制開發成的新型電容力感應式流量計，它既有孔板、渦街等流量計無可動部件的特點，同時又具有很高的靈敏度、與容積式流量計相媲美的準確度，量程范圍寬。 采用芯片級的電容式力傳感器、高效的抗過載結構設計是該新型產品真正實現高精度、高穩定性的關鍵核心，加之其特有的抗干擾、抗雜質性能，除能替代常規流量所能測量的流量計量問題，尤其在高粘度、臟污介質、易凝易堵、高溫、低溫、強腐蝕等流量計量困難的工況中具有很好的適應性,廣泛應用于石油、化工、冶金、電力、制藥、環保、食品等領域。
1.適用管徑范圍寬：Φ10~Φ2000至更大；
2.適用溫度范圍廣：-196°C ~ 500°C；
3.適用高/低壓力工況：0~42MPa；
4.適用各種介質：氣體、液體（包括高粘度液體、漿體）、蒸汽；
5.適用于低流速介質，其可測量*低流速為0.08m/s。
防爆靶式流量計原理及特性
1、結構
靶式流量計主要由測量管（外殼）、新型電容力傳感器、阻流件、積算顯示和輸出部分組成。
2、工作原理
當介質在測量管中流動時，因其自身的動能通過阻流件（靶）時而產生的壓差，并對阻流件有一作用力，其作用力的大小與介質流速的平方成正比，其數學方式表達如下：
F=CdAρ·V2/2
式中：F--阻流件所受的作用力（kg）
Cd--物體阻力系數
A--阻流件對測量管軸向投影面積(mm2)
ρ--工況下介質密度（kg/m3）
v--介質在測量管中的平均流速(m/s)
阻流件(靶)接受的作用力F，經剛性連接的傳遞件（測桿）傳至電容力傳感器，電容力傳感器產生電壓信號輸出：
V=KF
式中：
V--電容力傳感器輸出的電壓（mV）， K--比例常數， F--阻流件（靶）所受的作用力（kg）
由此，此電壓信號經前置放大、AD轉換及計算機處理后，即可得到相應的瞬時流量和累積總量.
防爆靶式流量計應用
氣體類：
煤氣、空氣、氫氣、天然氣、氮氣、液化石油氣、過氧化氫、煙道氣、甲烷、丁烷、氯氣等
液體類：
重油、石蠟、瀝青、硫酸、食用油、渣油、丙酮、柴油、礦井水、洗滌劑、醬油、汽油、硅油、糖漿、溶劑 、香水、海水、航空煤油、皂酮水、葡萄糖、菜油酸、鹽水、漿糊、墨水、冷卻劑、乙二醇、礦物油 、液態糖、鹽酸、汽車涂料、樹脂、牛油、 菜油、液氧、洗發液、牙膏、凝膠、燃油、牛奶、漂白劑、調節劑、蘇打、添加劑、清洗劑、堿性、氨、船用油、化學試劑、 煤油、甘油、染料、水、硝酸 、高沸點有機溶液、豬油、添加劑、酒精、油、乙烯、聚丙烯、甲笨等
蒸汽類：
過熱蒸汽、飽和蒸汽
防爆靶式流量計產品參數
口徑：DN15～DN500mm
公稱壓力：0.6～42MPa
工況溫度：+500℃～-200℃
精度：±0.2～±2.5%FS
量程比： 1：10
殼體：304不銹鋼(或按用戶要求協商提供)
供電方式：內置3.6VDC鋰電池（兩年換一次，不帶信號輸出）；外供24VDC（帶信號輸出）
輸出信號：4～20mA二線制；脈沖0～1000HZ；Hart通信；RS232/RS485(或按用戶要求協商提供)
防護等級：IP65；IP67
防爆標志：本安型ExiallCT4；隔爆型ExdllCT4
表頭顯示：累積流量；瞬時流量；工況溫度；工況壓力（溫壓補償式才有）；棒狀滿量程百分比；故障自檢
連接法蘭：國標（GB/T）系列；化工（HG）系列；機械（JB/T）系列；亦可按客戶要求提供各國法蘭標準
防爆靶式流量計產品特點

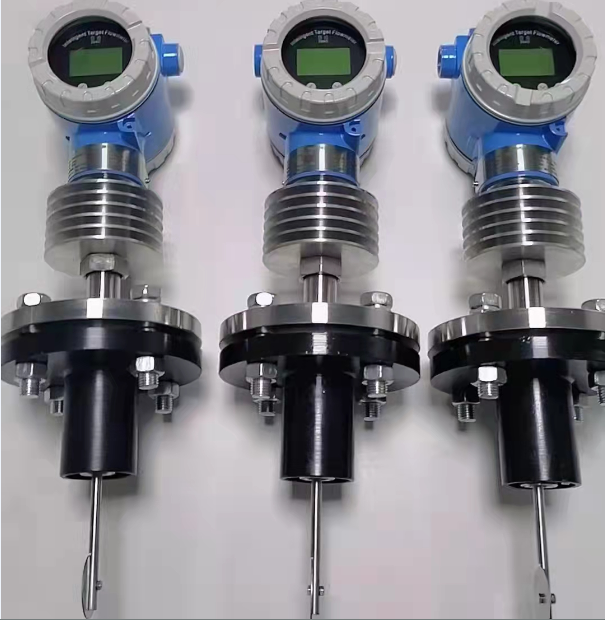

·整臺儀表在設計中無可動部件、插入式結構、拆卸方便
·可選用多種防腐及耐高低溫材質（如哈氏合金，鈦等）
·整機可做成全密封無死角（焊接形式），無任何泄漏點，可耐42MPa高壓
·儀表內設自檢程序，故障現象一目了然
·傳感器不與被測介質接觸,不存在零部件磨損,使用安全可靠
·可就地采用干式標定方法，即采用砝碼掛重法。單鍵操作可完成標定

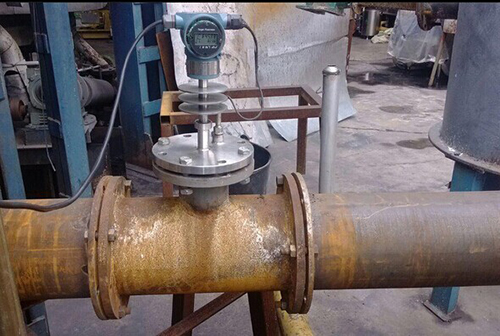

·具有多種安裝方式供選擇，如選擇在線插入式，安裝費用低
·具有一體化溫度、壓力補償，直接輸出質量或標方
·具有可選小信號切除、非線性修正、濾波時間可選擇
·能準確測量常溫工況下的氣體、液體流量
·計量準確，精度可達到0.2%
·重復性好，一般為0.05～0.08%，測量快速
·壓力損失小，僅為標準孔板的1/2△P左右
·抗干擾，抗雜質能力特強
·可根據實際需要更換阻流件（靶片）而改變流量范圍
·低功耗電池現場顯示，能在線直讀示值，示屏可同時讀取瞬時和累積流量及百分比棒圖
·安裝簡單方便，極易維護
·多種輸出形式，能遠傳各種參數
·抗震動性強，一定范圍內可測脈動流
防爆靶式流量計分類
防爆靶式流量計分類
