質量流量計測量變換和信號處理電路
點擊次數：2734 發布時間：2016-07-07 03:30:27
對信號處理技術現有許多*現代的電子器件和方法可供使用。振動激勵采用相應的電路控制，使它的振動頻率處于固有的諧振頻率。這樣.消耗于激勵的能量較小，并使測量系統工作穩定。
以*先進SMD貼片技術制作的測量變送器具有集成度高和可靠性好的特點。越來越多的廠商采用數字信號處理專用芯片(DSP)測量頻率的相位差，并能達到足夠的分辨率和精度。電磁傳感器的信號通過切換電路的轉換，對通道的漂移進行補償。經窄帶濾波器濾波后的信號被同步采樣和對放大8倍的諧振頻率采樣值進行數字化處理。對此，信息密度明顯增加能消除由信號量化引起的測量誤差。通常兩個傳感器信號的相位差可借助于離散傅里葉變換進行處理。在惡劣工況條件下，測量和變換電路的模塊化和組合化結構保證系統正常和可靠運行。變送器電路板。

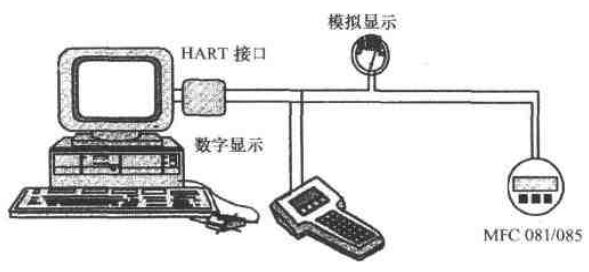

除了信號處理功能之外，測量和變換電路還要提供測量值的各種數據輸出功能。例如:Krohne公司的MFC 081/085變送器具有標準的電流輸出、脈沖/頻率輸出、限位狀態或報警信號的輸出以及流量計的外部復位和狀態切換輸入等。HART高速可尋址遠程傳送通信協議可經過一個電流輸出端口采用AMS程序實現。采用按鍵或在儀器外殼的表面上使用磁性筆進行友好人機操作界面的編程，從而不需要附加的程序結構框架或外部編程儀。每一輸入端和輸出端都可任意編程設定。
利用工業現場總線技術進行通信，在工業自動化儀器儀表領域已得到了廣泛的應用。目前，變送器通常提供多種通信協議可供選擇，如:HART,RS 485,Modbus或Profibus等
智能儀器可對不同的測量功能進行相應的編程，如輸人溶度測量所要求的參數、標準氣體體積流量的匹配和與溫度有關密度的輸出等。編程界面可加設密碼，以保證僅有操作人員才能使用。
集成子軟件中的控制于程序能借助變送器的硬件直接對工作過程進行簡單控制。例如:當傳感器或導線受到蒸汽或其他介質的影響時，經溫度和密度傳感器控制，使流量計會自動退出工作狀態，并切換到休眠狀態。
