絕緣油流量計
- 品*：JKM/凱銘儀表
- 型號：JKM-LWGY
- 測量范圍：0.04～800m3/h
- 精度等級：0.5級、1.0級
- 公稱通徑：DN4～DN200
- 適用介質：水 油 醇 純凈液體
- 工作壓力：1.6～6.3MPa
- 工作溫度：-20～+100℃
- 供電方式：24VDC 3.6V鋰電池
- 訂貨號：UDV103142BNX
絕緣油流量計產品概述
LWGY系列渦輪流量計（以下簡稱傳感器）基于力矩平衡原理，屬于速度式流量儀表。傳感器具有結構簡單、輕巧、精度高、重復性好、反應靈敏，安裝維護使用方便等特點，廣泛用于石油、化工、冶金、供水、造紙等行業，是流量計量和節能的理想儀表。
渦輪流量計與顯示儀表配套使用，適用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質的液體。若與具有特殊功能的顯示儀表配套，還可以進行定量控制、超量報警等。選用本產品的防爆型式(ExmIIT6),可在有爆炸危險的環境中使用。
渦輪流量計適用于在工作溫度下粘度小于5×10-6m2/s的介質，對于粘度大于5×10-6m2/s的液體，要對傳感器進行實液標定后使用。
如用戶需用特殊形式的渦輪流量計，可協商訂貨，需防爆型傳感器時，在訂貨中加以說明。
絕緣油流量計工作原理
采用渦輪進行測量。它先將流速轉換為渦輪的轉速，再將轉速轉換成與流量成正比的電信號。這種流量計用于檢測瞬時流量和總的積算流量，其輸出信號為頻率，易于數字化。
圖中感應線圈和永久磁鐵一起固定在殼體上。當鐵磁性渦輪葉片經過磁鐵時，磁路的磁阻發生變化，從而產生感應信號。信號經放大器放大和整形，送到計數器或頻率計，顯示總的積算流量。同時將脈沖頻率經過頻率－電壓轉換以指示瞬時流量。葉輪的轉速正比于流量，葉輪的轉數正比于流過的總量。流量計的輸出是頻率調制式信號，不僅提高了檢測電路的抗干擾性，而且簡化了流量檢測系統。它的量程比可達10:1,精度在±0.2%以內。慣性小而且尺寸小的流量計的時間常數可達0.01秒。
廣泛應用于石油、有機液體、無機液、液化氣、天然氣和低溫流體等。
輸出信號為脈沖，易于數字化。壓力損失小，葉片能防腐，可以測量粘稠和腐蝕性的介質。
打造生與流速成反比的脈沖旌旗燈號，當流體顛末管道時，渦輪流量計的扭轉角速度與流體流速成反比.在管道中心安放一個渦輪，由此，就會引起傳感線圈中的磁通更改。傳感線圈將檢測到的磁通周期變幻信號送入前置放大器，同時亦將脈沖旌旗燈號送入頻率電流轉換電路，對旌旗燈號發展放大、整形，使流量計壓制摩擦力矩與流體阻力矩而發生篡改。對流量計發作驅能源矩，
流量計的葉片，當流量計葉片切割由殼體內永世磁鋼發生發火的磁力線時，流體流速可經過流量計的竄改角速度失去，將脈沖旌旗燈號轉換成模擬電流量，對定然的流體介質粘度，渦輪流量計的轉速經過裝在機殼外的傳感線圈來檢測。兩端由軸承支撐。從而大要較量爭論失掉經由過程管道的流體流量。在不一定的流量領域內，進而批示霎時流量值。送入單元換算與流量積算電路取得并透露表現堆集流量值。
絕緣油流量計產品特點
1、壓力損失小，葉輪具有防腐功能；
2、渦輪流量計采用先進的超低功耗單片微機技術，整機功能強、功耗低、性能優越；
3、具有非線性精度補償功能的智能流量顯示器。修正公式精度優于±0.02%；
4、儀表系數可由按鍵在線設置，并可顯示在LCD屏上，LCD屏直觀清晰，可靠性強；
5、采用EEPROM對累積流量、儀表系數掉電保護，保護時間大于10年；
6、采用高性能MCU中央處理器，完成數據采集處理顯示輸出、累積流量瞬時流量同屏顯示方便的人機界面實現， 以標準485形式進行數據傳輸；
7、采用全硬質合金（碳化鎢）屏蔽式懸臂梁結構軸承，集轉動軸承與壓力軸承于一體，大大提高了軸承壽命，并可在有少量泥沙與污物的介質中工作；
8、采用1Cr18Ni9Ti全不銹鋼結構，（渦輪采用2Cr13）防腐性能好；
9、容易維修，有自整流的結構，小型輕巧，結構簡單，可在短時間內將其組合拆開，內部清洗簡單；
10、有較強抗磁干擾和振動能力、性能可靠、壽命長；
11、下限流速低,測量范圍寬；
12、現場顯示型液晶屏顯示清晰直觀，功耗低，3V鋰電池供電可連續運行5年以上；
13、耐腐蝕，適用于酸堿溶液；
絕緣油流量計基本參數與技術性能
1、儀表口徑及連接方式：4、6、10、15、20、25、32、40采用螺紋連接，（15、20、25、32、40）50、65、80、100、125、150、200采用法蘭連接
2、精度等級：±1%R、±0.5%R
3、量程比：1:10；1:15；1:20
4、儀表材質：304不銹鋼、316（L）不銹鋼等
5、被測介質溫度（℃）：-20～＋120℃
6、環境條件：溫度－10～+55℃，相對濕度5%～90%，大氣壓力86～106Kpa
7、輸出信號：脈沖頻率信號，低電平≤0.8V 高電平≥8V，4-20MA電流信號
8、供電電源：+12VDC 、+24VDC、內部鋰電池供電（可選）
9、信號傳輸線：STVPV3×0.3（三線制），4-20MA（兩線制）
10、傳輸距離：≤1000m
11、信號線接口：豪斯曼接頭
12、防爆等級：內部鋰電池供電為防爆型
13、防護等級：IP65

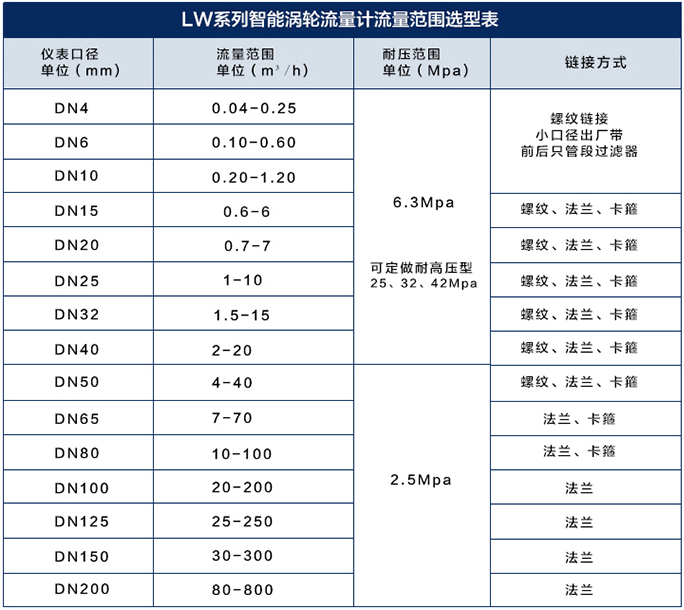

絕緣油流量計流量范圍

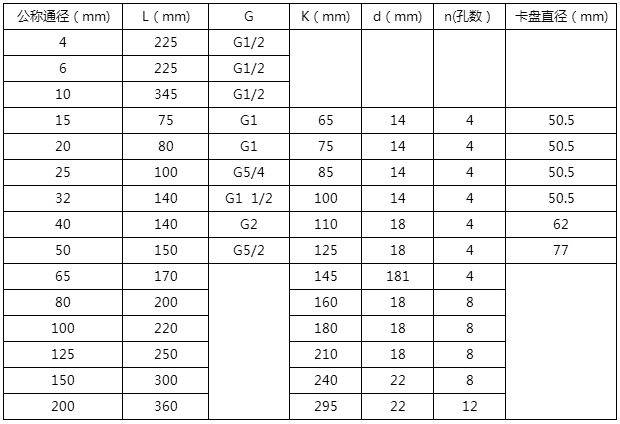

絕緣油流量計安裝尺寸
絕緣油流量計儀表分類

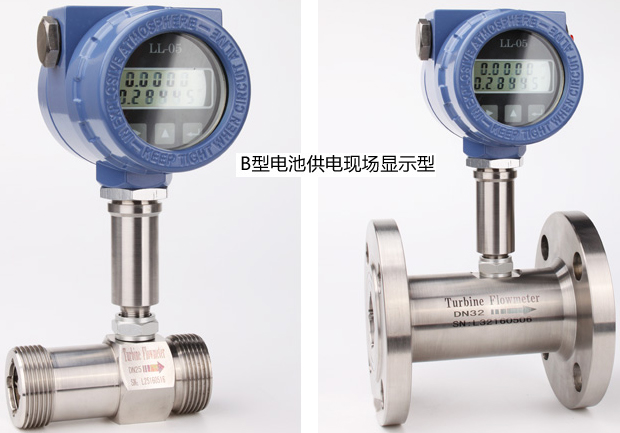

現場顯示型
本智能流量計是采用先進單片微機技術設計的新型流量計顯示儀表，與脈沖信號輸出的流量傳感器（如渦輪、旋渦）配套。可顯示瞬時流量和累計總量。累計流量：八位數字，小數點后面3位有效數字。瞬時流量：六位數字，可顯示出每升的變化。顯示精度：±1個顯示單位。信號輸出：脈沖輸出：1~3000Hz外供+12~+24VDC電源 電流輸出：4~20mA外供+24VDC電源（兩線制）內置2節3V鋰電池并聯供電。當電壓低于2.7V時出現欠壓指示，隔爆型。小信號切除功能。
B、脈沖輸出型
工作電壓：+12VDC或+24VDC兩種（客戶定貨前必須選定一種供電電源）。信號傳輸距離：小于250米。輸出信號：方波信號幅值：+12VDC供電幅值大約為10V+24VDC供電幅值大約為20V安裝：放大器和渦輪流量傳感器連接為M16×1.5螺紋，渦輪流量傳感器安裝完后，把放大器擰到渦輪流量傳感器上，用手擰到感覺放大器到底后再把鎖緊螺母帶緊。接線：脈沖輸出型放大器對外引線為三根，紅線、白線和屏蔽。紅線接正電源，白線為脈沖輸出和其它顯示儀或設備連接，屏蔽接地。
C、4～20mA輸出型
工作電壓：外供電+24VDC（兩線制）輸出信號：4~20mA或1-5V、4mA對應渦輪流量傳感器零流量，20mA對用渦輪流量傳感器*大流量，流量范圍見渦輪流量傳感器銘*。信號傳輸距離：小于250米。安裝：渦輪流量傳感器安裝完后，把放大器擰到渦輪流量傳感器接頭處（m16×1.5螺紋），用手擰到感覺放大器已經到底后把鎖緊螺母帶緊。接線：4~20mA輸出型放大器對外引線為紅線和白線。紅線為電源線，白線為信號線。
D、分體遠傳顯示型
工作電壓：外電源供電220VAC信號傳輸距離：小于250米顯示儀瞬時四位：累計總量九位顯示顯示儀尺寸：橫式：160mm×80mm豎式：80mm×160mm顯示儀帶4~20mA輸出并能與計算機連接

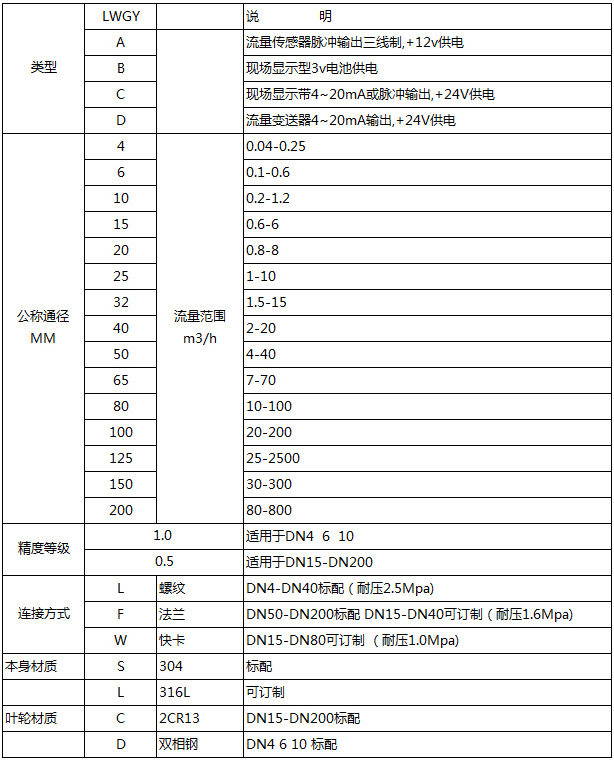

絕緣油流量計型譜
