dn15渦街流量計
- 品*：JKM/凱銘儀表
- 型號：JKM-LUGB
- 測量范圍：5-11000m3/h
- 精度等級：1.5級、1.0級
- 公稱通徑：DN20~DN1200
- 適用介質：氣體、液體、蒸汽
- 工作壓力：1.6MPa~10MPa
- 工作溫度：-80℃~450℃
- 供電方式：24VDC或鋰電池
- 訂貨號：QAH544931FBD
dn15渦街流量計概述
LUGB/E型渦街流量?jī)x表廣泛適用于石油、化工、冶金、熱力、紡織、造紙等行業對過熱蒸汽、飽和蒸汽、壓縮空氣和一般氣體(氧氣、氮?dú)鈿錃?、天然氣、煤氣? 、水和液體（如：水、汽油、酒精、苯類等）的計量和控制。
dn15渦街流量計主要技術指標
公稱通徑：25，40，50，65，80，100，125，150，200，250，300，(300～1000插入式)
公稱壓力(MPa)：DN25-DN200 4.0(>4.0協議供貨)，DN250-DN300 1.6(>1.6協議供貨)
介質溫度(℃)：壓電式：-40～260，-40～320；電容式： -40～300, -40～400，-40～450（協議訂貨）
本體材料：1Cr18Ni9Ti，(其它材料協議供貨)
允許振動加速度：壓電式:0.2g 電容式:1.0～2.0g
精確度：±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS
范圍度：1：6～1：30
供電電壓：傳感器：+12V DC，+24V DC；變送器：+12V DC ，+24V DC；電池供電型：3.6V電池
輸出信號：方波脈沖(不包括電池供電型)：高電平≥5V，低電平≤1V；電流：4～20mA
壓力損失系數：符合JB/T9249標準 Cd≤2.4
防爆標志：本安型：ExdⅡia CT2-CT5隔爆型：ExdⅡCT2-CT5
防護等級：普通型IP65 潛水型 IP68
環境條件：溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa
適用介質：氣體、液體、蒸汽
傳輸距離：三線制脈沖輸出型：≤300m，兩線制標準電流輸出型 (4～20mA)：負載電阻≤750Ω
dn15渦街流量計傳感器工況流量范圍表

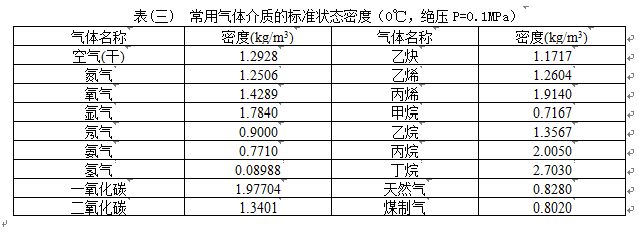

dn15渦街流量計常用氣體介質的標準狀態密度
dn15渦街流量計安裝設計
儀表的正確安裝是保障儀表正常運行的重要環節，若安裝不當，輕則影響儀表的使用精度，重則會影響儀表的使用壽命，甚至?xí)p壞儀表。
（一） 安裝環境要求：
1．盡可能避開強電設備、高頻設備、強開關電源設備。儀表的供電電源盡可能與這些設備分離。
2．避開高溫?zé)嵩春洼椛湓吹闹苯佑绊憽Ｈ舯仨毎惭b，須有隔熱通風措施。
3．避開高濕環境和強腐蝕氣體環境。若必須安裝，須有通風措施。
4．渦街流量計應盡量避免安裝在振動較強的管道上。若必須安裝，須在其上下游2D處加設管道緊固裝置，并加防振墊，加強抗振效果。
5．儀表*好安裝在室內，安裝在室外應注意防水，特別注意在電氣接口處應將電纜線彎成U形，避免水順著電纜線進入放大器殼內。
6．儀表安裝點周圍應該留有較充裕的空間，以便安裝接線和定期維護。
（二）儀表管道安裝要求：
1．渦街流量計對安裝點的上下游直管段有一定要求，否則會影響介質在管道中的流場，影響儀表的測量精度。儀表的上下游直管段長度要求見圖(三)
DN為儀表工稱口徑
注:調節閥盡可能不安裝在渦街流量?jī)x表的上游,而應安裝在渦街流量?jī)x表的下游10D處。
2．上、下游配管內徑應相同。如有差異，則配管內徑Dp與渦街儀表表體內徑Db,應滿足以下關系
0.98Db≤Dp≤1.05Db
上、下游配管應與流量?jī)x表表體內徑同心，它們之間的不同軸度應小于0.05Db
3．儀表與法蘭之間的密封墊，在安裝時不能凸入管內，其內徑應比表體內徑大1-2mm

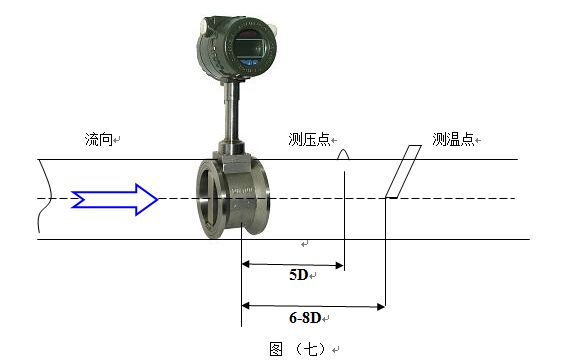

4．測壓孔和測溫孔的安裝設計。被測管道需要安裝溫度和壓力變送器時，測壓孔應設置在下游3-5D處，測溫孔應設置在下游6-8D處，見圖（七）。D為儀表工稱口徑，單位：mm
5．儀表在在管道上可以水平、垂直或傾斜安裝。
6．測量氣體時，在垂直管道安裝儀表，氣體流向不限。但若管道內含少量液體，為了防止液體進入儀表測量管，氣流應自下而上流動，如圖（四）a所示
7．測量液體時，為了保證管內充滿液體，所以在垂直或傾斜管道安裝儀表時，應該保證液體流動方向從下而上。若管道內含少量氣體，為了防止氣體進入儀表測量管，儀表應安裝在管線的較低處
如圖（四）b所示
8．測量高溫、低溫介質時，應注意保溫措施。轉換器內部（表頭殼體內）高溫一般不應超過70℃；低溫易使轉換器內部出現凝露，降低印制電路板的絕緣阻抗，影響儀表正常工作。
dn15渦街流量計安裝外形尺寸
dn15渦街流量計球閥插入式渦街儀表安裝定位尺寸
dn15渦街流量計安裝步驟
1．在管道上用氣焊開一個略小于Φ100mm的圓孔，并把圓孔周圍毛刺清除干凈，以保證測頭旋轉流利
2．在管道圓孔處焊上廠家提供的法蘭，要求法蘭軸線與管道軸線垂直。
3．將球閥及傳感器安裝在焊接好的發蘭上。
4．調節絲杠，使插入深度符合要求（保證測頭中心軸線和管道中心軸線重合），流體流向必須與方向標上的指示箭頭保持一致。
5．均勻擰緊壓蓋上的螺絲。(注：壓蓋的松緊程度決定儀表的密封程度和絲杠能否旋動)
6．檢查各環節是否完成好，慢慢打開閥門觀察是否有泄漏（需特別注意人身安全）若有泄露請重復步驟5、6。
dn15渦街流量計壓力變送器和Pt100安裝示意圖

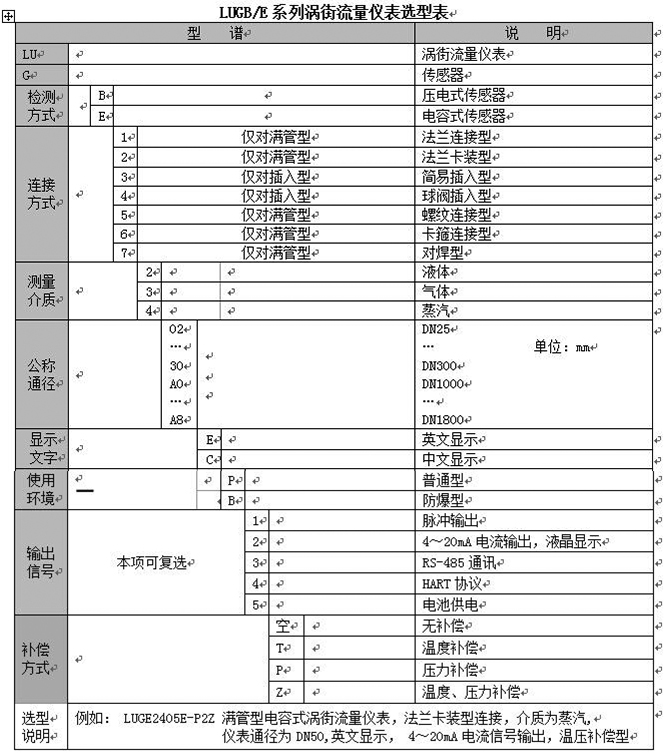

dn15渦街流量計選型表
