蒸餾水流量計
- 品*：JKM/凱銘儀表
- 型號：JKM-LWGY
- 測量范圍：0.04～800m3/h
- 精度等級：0.5級、1.0級
- 公稱通徑：DN4～DN200
- 適用介質：水 油 醇 純凈液體
- 工作壓力：1.6～6.3MPa
- 工作溫度：-20～+100℃
- 供電方式：24VDC 3.6V鋰電池
- 訂貨號：ZRE368037FWJ
蒸餾水流量計概述
液體渦輪流量計是采用先進的超低功耗單片微機技術研制的渦輪流量傳感器與顯示積算一體化的新型智能儀表，采用雙排液晶現場顯示，具有機構緊湊、讀數直觀清晰、可靠性高、不受外界電源干擾、抗雷擊、成本低等明顯優點。儀表具備儀表系數三點修正，智能補償儀表系數非線性，并可進行現場修正。高清晰液晶顯示器同時顯示瞬時流量(4位有效數字)及累積流量(8位有效數字，帶清零功能)。所有有效數據掉電后保持10年不丟。該類渦輪流量計均為防爆產品，防爆等級為：ExdIIBT6。
液體渦輪流量計按照供電方式、是否具備遠傳信號輸出可分為LWGY-B型和LWGY-C型。
LWGY-B型：供電電源采用3.2V10AH鋰電池(可連續運行4年以上)； 無信號輸出功能。
LWGY-C型：供電電源采用24VDC外供電，輸出4-20mA標準兩線制電流信號，并可根據不同的現場需要，可增加RS485或HART通訊。
蒸餾水流量計特點
壓力損失小，葉輪具有防腐功能。
具有較高的抗電磁干擾和抗震動能力，性能可靠工作壽命長。
液體渦輪流量計采用先進的超低功耗單片微機技術，整機功能強，功耗低，性能優越，具有非線性精度補償功能的智能顯示器。修正公式精度優于±0.02%。
儀表系數可由按鍵在線設置，LCD屏直觀清晰，可靠性高。
采用EEPROM對累積流量、儀表系數進行掉電保護。保護時間大于10年。
蒸餾水流量計技術參數
1、儀表精度：管道式0.5級、1.0級；插入式2.5級
2、測量介質：電導率大于5μS/cm的各種液體和液固兩相流體。
3、流速范圍：0.2～8m/s
4、工作壓力：1.6MPa
5、環境溫度：-40℃～+50℃
6、介質溫度：聚四氟乙烯襯里≤180℃，橡膠材質襯里≤65℃
7、防爆標志：ExmibdⅡBT4
8、防爆證號：GYB01349
9、外磁干擾：≤400A/m
10、外殼防護：一體化型： IP65；分離型：傳感器IP68（水下5米，**于橡膠襯里）轉換器IP65
11、輸出信號：4～20mA.DC，負載電阻0～750Ω
12、通訊輸出：RS485或CAN總線
13、電氣連接：M20×1.5內螺紋，φ10電纜孔
14、電源電壓：90～220V.AC、24±10%V.DC
15、*大功耗：≤10VA

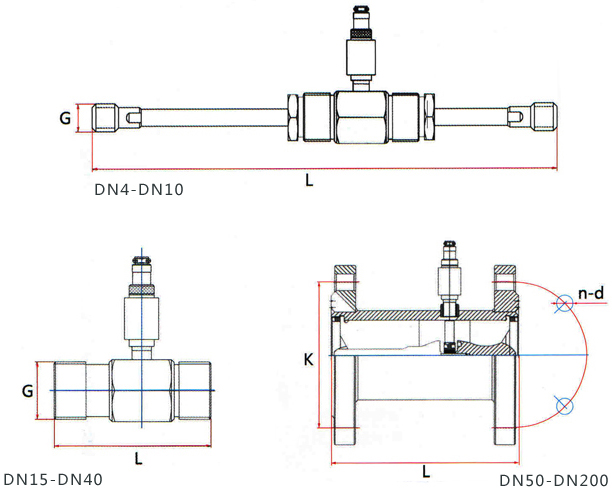

蒸餾水流量計外形尺寸

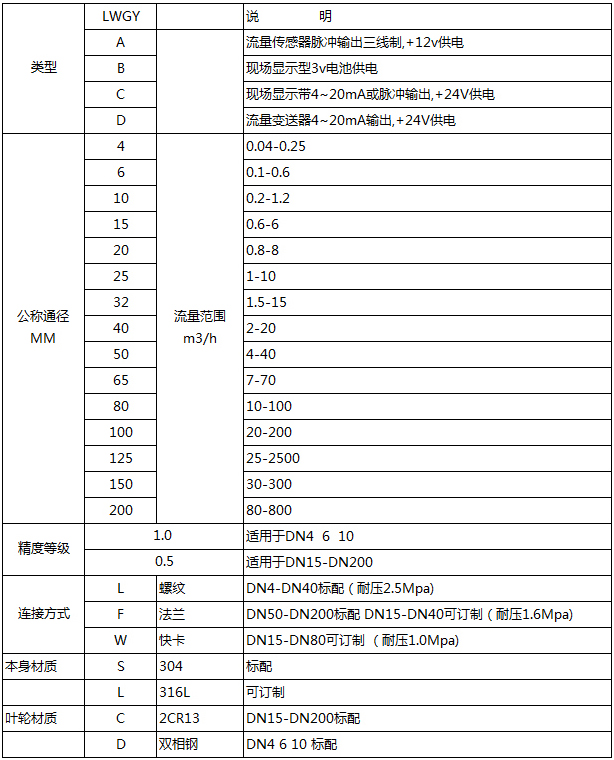

蒸餾水流量計選型說明
蒸餾水流量計流量范圍對照表

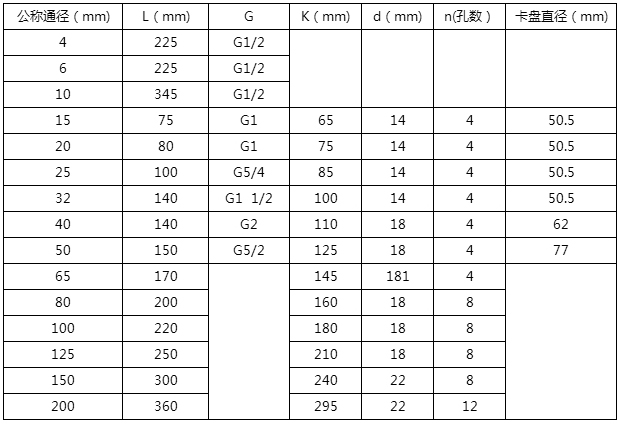

蒸餾水流量計外形尺寸
蒸餾水流量計選型說明

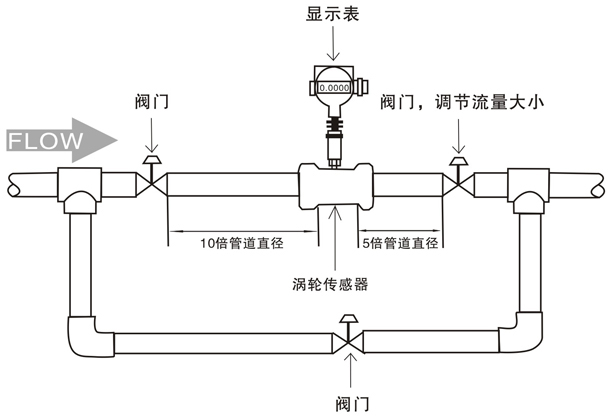

蒸餾水流量計儀表結構及安裝方式
儀表安裝采用法蘭連接、螺紋連接及夾裝式。
安裝時液體流動方向應與傳感器外殼上指示流向的箭頭方向一致，且上游直管段應≥20DN，下游直管段應≥5DN。
傳感器應遠離外界磁場，如不能避免，應采取必要的措施。
為了檢修時不至影響液體的正常輸送，應在傳感器兩端的直管段外安裝旁通管道。
傳感器露天安裝時，請做好放大器插頭的防水處理。
