DN50熱式氣體質量流量計
- 品*：JKM/凱銘儀表
- 型號：JKM-RSL
- 測量范圍：0.12～1500000m3/h
- 精度等級：±1.5%
- 公稱通徑：DN10～DN2000
- 適用介質：壓縮空氣、天然氣、氧氣
- 工作壓力：6.3MPa
- 工作溫度：-10～350℃
- 供電方式：220V 24V
- 訂貨號：IDG979027VZL
DN50熱式氣體質量流量計由傳感器和信號分析、處理與控制單元兩部分構成。傳感器一部分測量溫度，而另 一部分用于加熱。前者監控實際過程溫度值；后者維持一恒定溫度值， 使其總是高于實際過程溫度且與該過程溫度保待恒定的溫度差。氣體的質量流量越大，冷卻效應就越大，維持差分溫度所需的能量也就越大。因此，通過測量加熱器的能量便可得出被測氣體的質量流量。
DN50熱式氣體質量流量計產品特點：
■插入式結構設計，可帶壓不停產在線開孔安裝和后期維護。
■適用于各種管徑，方管，矩形管等任意形狀管道測量。
■真正的質量流量計，可得到氣體的質量流量或者標準體積流量。
■量程比寬，可測量流速高至150Nm/s底至0.5Nm/s的各類氣體， 氮氣， 氧氣， 二氧 化碳，可用于氣體檢漏。
■抗震性能好使用壽命長。傳感器無活動部件 ,無壓損，不受震動對測量精度的影響。
■數字化設計，整體數字化電路，測量準確 ,維修方便。
■采用RS-485和HART通訊，可以實現工廠自動化、集成化。
■無線遠傳功能，實現流量實時監測，手機端可查看數據。
根據安裝方式，JKM-RSL系列可分為以下幾種產品：
DN50熱式氣體質量流量計技術參數：
DN50熱式氣體質量流量計應用范圍：
1.壓縮氣體消耗量測量
2.氣體泄漏監測
3.對單個機器或車間的壓縮空氣消耗量進行便攜式測量
4.各種工藝氣體流量測量：N2、CO2、O2、Ar、N2O
5.煤礦瓦斯抽采流量監測
DN50熱式氣體質量流量計結構圖：
DN50熱式氣體質量流量計在線安裝操作流程：
插入式熱式氣體質量流量計尺寸圖：
管道式熱式氣體質量流量計尺寸圖：
1、DN15、DN20為擴徑管道。
2、管道尺寸全部按HG/T-20553-1993I系列尺寸標注，其他標準系列請告知。
3、法蘭尺寸全部按HG/T-20592-2009，PL PN16系列尺寸標準，其他標準系列請告知。
4、卡套球閥連接型氣體質量流量計*大承受壓力為1.6MPa。
1、DN15、DN20為擴徑管道。
2、管道尺寸全部按HG/T-20553-1993 I系列尺寸標注，其他標準系列請告知。
3、法蘭尺寸全部按HG/T-20592-2009，PL PN40系列尺寸標準，其他標準系列請告知。
4、法蘭連接型氣體質量流量計*大承受壓力6.4MPa。

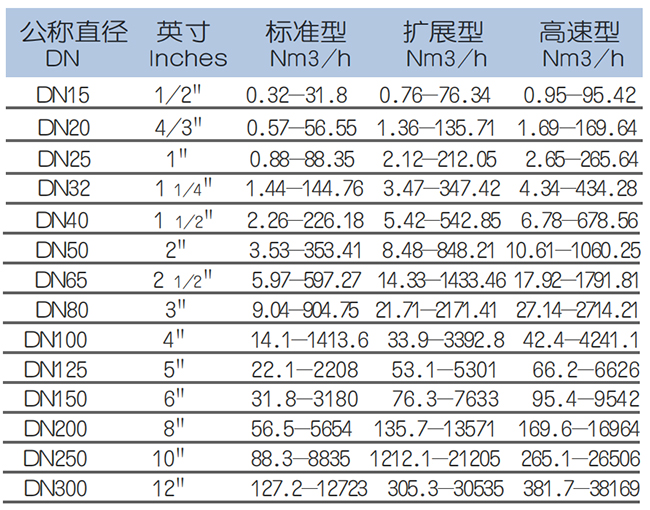

DN50熱式氣體質量流量計體積流量程范圍：
1.所提到的流量單位Nm3/h是指溫度為20℃、壓力為0.1MPa條件下的標準流量。
2.插入型*小使用管道內徑為25mm，上表列舉了*大口徑為DN300（12"）的流量范圍供查閱，用于更大口徑管道時以氣體流速進行選型判斷。
3.標準型、擴展型、高速型對應的流速范圍分別為：0.5～50Nm/s、1.2～120Nm/s、1.5～150Nm/s，所提到的流速單位Nm/s是指溫度為20℃、壓力為0.1MPa條件下的標準流速。
DN50熱式氣體質量流量計選項樣表：
