氪氣流量計
- 品*：JKM/凱銘儀表
- 型號：JKM-LUGB
- 測量范圍：5-11000m3/h
- 精度等級：1.5級、1.0級
- 公稱通徑：DN20~DN1200
- 適用介質：氣體、液體、蒸汽
- 工作壓力：1.6MPa~10MPa
- 工作溫度：-80℃~450℃
- 供電方式：24VDC 鋰電池
- 訂貨號：CHIMJXUBB575
氪氣流量計的種類和適用范圍
1．LUGB系列滿管型壓電式渦街流量儀表
2．LUGB系列插入型壓電式渦街流量儀表
3．LUGE系列滿管型電容式渦街流量儀表
4．LUGE系列插入型電容式渦街流量儀表
5．LUGB/E系列電池供電型渦街流量儀表
6．潛水型/分體型渦街流量儀表（協議訂貨）
7．多功能曲線紀錄積算儀，帶P/T補償功能、中文液晶顯示
8．智能流量積算儀，數碼管顯示
LUGB/E型渦街流量計廣泛適用于石油、化工、冶金、熱力、紡織、造紙等行業對過熱蒸汽、飽和蒸汽、壓縮空氣流量計和一般氣體(氧氣、氮氣氫氣、天然氣、煤氣等) 、水和液體（如：水、汽油、酒精、苯類等）的計量和控制。
法蘭標準:GB/T9119-2000和GB/T9113.2-2000法蘭標準和材質也可以根據客戶的具體要求來定。
本體材質:304不銹鋼。
檢測傳感器材料:316L
液晶顯示:流里計配備高精度液晶顯示屏，雙排液晶、8位數字顯示，能顯示累積流里、目舜時流里、流速、通訊地址和輸出20mA對應的大流量（可以任意設定)及流向指示。
里程比:20: 1
氪氣流量計的工作原理
在流體中設置非流線型旋渦發生體（阻流體），則從旋渦發生體兩側交替地產生兩列有規則的旋渦，這種旋渦稱為卡曼渦街，如圖(一)所示。
旋渦列在旋渦發生體下游非對稱地排列。設旋渦的發生頻率為f，被測介質來流的平均速度為V，旋渦發生體迎流面寬度為d，表體通徑為D，根據卡曼渦街原理，有如下關系式:
f=StV/d 公式(1)
式中：
f－發生體一側產生的卡門旋渦頻率
St－斯特羅哈爾數（無量綱數）
V－流體的平均流速
d－旋渦發生體的寬度
由此可見，通過測量卡門渦街分離頻率便可算出瞬時流量。其中,斯特羅哈爾數（St）是無因次未知數，
圖（二）表示斯特羅哈爾數（St）與雷諾數（Re）的關系。
在曲線表中St＝0.17的平直部分，漩渦的釋放頻率與流速成正比,即為渦街流量傳感器測量范圍度。只要檢測出頻率f就可以求得管內流體的流速，由流速V求出體積流量。所測得的脈沖數與體積量之比，稱為儀表常數（K），見式（2）
K＝N/Q（1/m3） 公式（2）
式中：K＝儀表常數（1/m3）。
N＝脈沖個數
Q＝體積流量（m3）
氪氣流量計產品特點
1、采用先進的*三代電容式力傳感器，性能可靠，精度、靈敏度高；
2、耐臟污，不堵塞，抗振動、電磁干擾，抗雜質能力特強；
3、無可動部件，耐臟污，一體式智能顯示，安裝簡便免維護；
4、壓力損失小，僅為標準孔板的1/2△P左右；
5、適用介質范圍廣：能準確測量各種溫度下的氣體、液體、蒸汽流量，可測二相流；
6、可選用多種防腐及耐高低溫材質（如哈氏合金，鈦等）；
7、整機全密封無死角，無任何泄漏點，可耐42MPa高壓；
8、傳感器不與被測介質接觸,不存在零部件磨損,使用安全可靠；
9、具有多種安裝方式供選擇，安裝簡單，費用低；
10、具有一體化溫度、壓力補償，直接輸出質量或標方；
11、具有可選小信號切除、非線性修正、濾波時間可選擇；
12、計量準確，精度可達到0.2~1.5%；
13、重復性好，一般為0.05～0.08%，測量快速；
14、儀表內設自檢程序，故障現象一目了然；
15、多種輸出形式，能遠傳各種參數；
16、抗震動性強，一定范圍內可測脈動流。
氪氣流量計參數
產品名稱 :渦街流量計
適用介質 :空氣，氧氣，氮氣，氫氣，壓縮氣體的流量計量
管徑(DN) :DN15～DN300mm至更大
公稱壓力 :0.6～4MPa （指連接法蘭公稱壓力，非介質的工作壓力）
工況溫度 :-20～+80℃（需更高溫度請與工廠聯系）
測量精度 :±1.5%FS
量程范圍 :1:3(±0.2%) ,1：10(±0.5%), 1:15(±1.5%)
殼體材質 :碳鋼；不銹鋼；
供電方式 :內置3.6VDC鋰電池（可用兩年）；外供24VDC；
輸出信號 :4～20mA二線制；脈沖0～1000HZ；RS485
防護等級 :IP65；IP67
防爆標志 :本安型ExiallCT4；隔爆型ExdllCT4
表頭顯示 :累積流量；瞬時流量；滿量程百分比；工況壓力；工況溫度；故障自檢
連接方式 :管道法蘭式(DN15-300mm)；插入式（DN100- N6000mm至更大）。
安裝要求 :可水平、垂直安裝；前后直管道應滿足前10D后5D（D公稱通徑）
特殊連接 :螺紋式；對夾式；
氪氣流量計的配線設計
一. 輸出頻率信號的三線制渦街流量計配線設計
輸出頻率信號的三線制流量傳感器采用DC24V或DC12V電源供電，一般通過三芯屏蔽電纜線(RWP3×0.5mm)與顯示儀表或計算機相連，屏蔽層應可靠地接到放大器殼的接地螺絲上。屏蔽電纜線的選擇應適合現場環境要求，另外屏蔽電纜線要與其它強功率電力線分離，不能平行走線。傳感器端子接線見圖
二.輸出標準4~20mA電流信號的兩線制渦街流量計配線設計
輸出標準4~20mA電流信號的兩線制變送器采用DC24V電源供電，一般通過兩芯屏蔽電纜線(RWP3×0.5mm)與顯示儀表或計算機相連，屏蔽層應可靠地接到放大器殼的接地螺絲上。屏蔽電纜線的選擇應適合現場環境要求，另外屏蔽電纜線要與其它強功率電力線分離，不能平行走線。變送器端子接線見圖
三．帶RS-485通訊接口功能的渦街流量計配線設計
帶RS-485通訊功能的渦街流量計采用DC24V電源供電，與其它設備之間采用四線制傳輸方式。儀表端子接線見圖
四．防暴型渦街流量計配線設計
LUGB/E三線制脈沖輸出型渦街流量計與LB978齊納安全柵相連、LUGB/E兩線制標準4~20mA電流輸出型渦街流量計與LB987S齊納安全柵相連可構成本質安全型防爆系統，產品防爆標志為Ex ia Ⅱ CT2-T5。本安防爆型渦街流量傳感器/變送器與防爆安全柵和積算系統等關聯設備的接線性請參看防爆安全柵廠家提供的接線說明和以下所示圖
注意事項：
（1）防爆型傳感器和變送器安裝于危險場所，安全柵、顯示儀表、供電電源，計算機等關聯設備必須安裝在安全場所。
（2）傳感器和變送器應有可靠接地，防爆地線不得與強電系統保護接地共用。
氪氣流量計流量范圍
氪氣流量計流量范圍
|
儀表口徑 (mm) | 液體 | 氣體和蒸汽 | ||
|
測量范圍 (m/h) |
輸出頻率范圍 (Hz) |
測量范圍 (m/h) |
輸出頻率范圍 (Hz) | |
| 15 | 0.3-6 | 36-446 | 2.4-36 | 260-1600 |
| 20 | 0.6-40 | 32-396 | 4-50 | 230-1360 |
| 25 | 1.2～16 | 25～336 | 8.8～55 | 190～1140 |
| 32 | 1.5-20 | 16-286 | 10-160 | 160-1090 |
| 40 | 2～40 | 10～200 | 27～205 | 140～1040 |
| 50 | 3～60 | 8～160 | 35～380 | 94～1020 |
| 80 | 6.5～130 | 4.1～82 | 86～1100 | 55～690 |
| 100 | 15～220 | 4.7～69 | 133～1700 | 42～536 |
| 150 | 30～450 | 2.8～43 | 347～4000 | 33～380 |
| 200 | 45～800 | 2～31 | 560～8000 | 22～315 |
| 250 | 65～1250 | 1.5～25 | 890～11000 | 18～221 |
| 300 | 95～2000 | 1.2～24 | 1360～18000 | 16～213 |
| (300) | 100～1500 | 5.5～87 | 1560～15600 | 85～880 |
| (400) | 180～3000 | 5.6～87 | 2750～27000 | 85～880 |
| (500) | 300～4500 | 5.6～88 | 4300～43000 | 85～880 |
| (600) | 450～6500 | 5.7～89 | 6100～61000 | 85～880 |
| (800) | 750～10000 | 5.7～88 | 11000～110000 | 85～880 |
| (1000) | 1200～1700 | 5.8～88 | 17000～170000 | 85～880 |
| >(1000) | 協議 | 協議 | ||
氪氣流量計選型
代號 | 通徑 | 流量范圍㎡/h | |||||
| LUGB-25 | DN25 | 1~12（液體） | 10～100（氣體） | ||||
| LUGB-32 | DN32 | 1.5~23（液體） | 15~150（氣體） | ||||
| LUGB-40 | DN40 | 2.4~32（液體） | 22.6~150（氣體） | ||||
| LUGB-50 | DN50 | 4~50（液體） | 35~350（氣體） | ||||
| LUGB-65 | DN65 | 6.3~184（液體） | 60～600（氣體） | ||||
| LUGB-80 | DN80 | 10~130（液體） | 90~900（氣體） | 注：1.蒸汽流量請查看表3 | |||
| LUGB-100 | DN100 | 20~200（液體） | 140~1400（氣體） | 2.DN250～DN600可按客戶要求訂貨 | |||
| LUGB-125 | DN125 | 31~310（液體） | 220～1450（氣體） | 3.DN300以上口徑推薦使用插入式渦街流量計可定制 | |||
| LUGB-150 | DN150 | 45~450（液體） | 300~3000（氣體） | ||||
| LUGB-200 | DN200 | 80~800（液體） | 550~5500（氣體） | ||||
| LUGB-250 | DN250 | 150~1500（液體） | 880～8800（氣體） | ||||
| LUGB-300 | DN300 | 200~2000（液體） | 1300～13000（氣體） | ||||
| LUGB-300 | DN300 | 100~1500（液體） | 1560～15600（氣體） | ||||
| LUGB-400 | DN400 | 180~3000（液體） | 2750～27000（氣體） | ||||
| LUGB-500 | DN500 | 300~4500（液體） | 4300～43000（氣體） | ||||
| LUGB-600 | DN600 | 450~6500（液體） | 6100～61000（氣體） | ||||
| LUGB-800 | DN800 | 750~10000（液體） | 11000～110000（氣體） | ||||
| LUGB-1000 | DN1000 | 1200~1700（液體） | 17000～170000（氣體） | ||||
| 代號 | 功能1 | ||||||
| N | 無溫壓補償 | ||||||
| Y | 有溫壓補償 | ||||||
| 代號 | 輸出型號 | ||||||
| F1 | 4-20mA輸出（二線制） | ||||||
| F2 | 4-20mA輸出（三線制） | ||||||
| F3 | RS485通訊接口 | ||||||
| F4 | 頻率輸出 | ||||||
| 代號 | 被測介質 | ||||||
| J1 | 液體 | ||||||
| J2 | 氣體 | ||||||
| J3 | 蒸汽 | ||||||
| 代號 | 連接方式 | ||||||
| L1 | 法蘭卡裝式 | ||||||
| L2 | 法蘭連接式 | ||||||
| L3 | 插入式 | ||||||
| 代號 | 功能2 | ||||||
| E1 | 1.0級 | ||||||
| E2 | 1.5級 | ||||||
| T1 | 常溫 | ||||||
| T2 | 高溫 | ||||||
| T3 | 蒸汽 | ||||||
| P1 | 1.6MPa | ||||||
| P2 | 2.5MPa | ||||||
| P3 | 4.0MPa | ||||||
| D1 | 內部3.6V供電 | ||||||
| D2 | DC24V供電 | ||||||
| B1 | 不銹鋼 | ||||||
| B2 | 碳鋼 | ||||||
氪氣流量計安裝
渦街流量計的正確安裝是保障儀表正常運行的重要環節，若安裝不當，輕則影響儀表的使用精度，重則會影響儀表的使用壽命，甚至會損壞儀表。
（一）安裝環境要求：
1．盡可能避開強電設備、高頻設備、強開關電源設備。儀表的供電電源盡可能與這些設備分離。
2．避開高溫熱源和輻射源的直接影響。若必須安裝，須有隔熱通風措施。
3．避開高濕環境和強腐蝕氣體環境。若必須安裝，須有通風措施。
4．應盡量避免安裝在振動較強的管道上。若必須安裝，須在其上下游2D處加設管道緊固裝置，并加防振墊，加強抗振效果。
5．儀表*好安裝在室內，安裝在室外應注意防水，特別注意在電氣接口處應將電纜線彎成U形，避免水順著電纜線進入放大器殼內。
6．儀表安裝點周圍應該留有較充裕的空間，以便安裝接線和定期維護。
（二）儀表管道安裝要求：

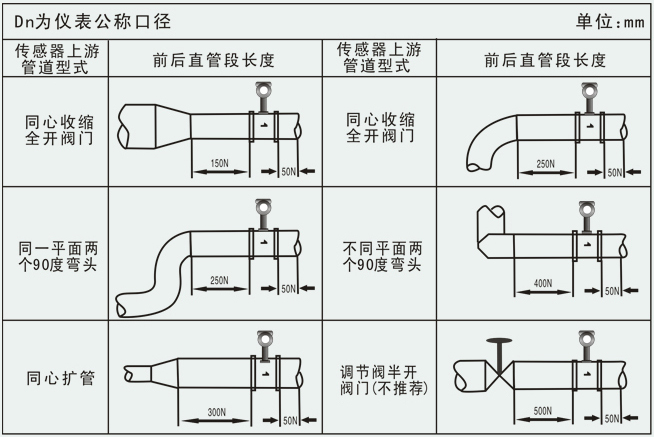

1．渦街流量計對安裝點的上下游直管段有一定要求，否則會影響介質在管道中的流場，影響儀表的測量精度。儀表的上下游直管段長度要求見圖(三)
DN為儀表工稱口徑
注:調節閥盡可能不安裝在渦街流量計的上游,而應安裝在渦街流量計下游10D處。
2．上、下游配管內徑應相同。如有差異，則配管內徑Dp與渦街儀表表體內徑Db,應滿足以下關系
0.98Db≤Dp≤1.05Db
上、下游配管應與流量儀表表體內徑同心，它們之間的不同軸度應小于0.05Db
3．儀表與法蘭之間的密封墊，在安裝時不能凸入管內，其內徑應比表體內徑大1-2mm
4．測壓孔和測溫孔的安裝設計。被測管道需要安裝溫度和壓力變送器時，測壓孔應設置在下游3-5D處，測溫孔應設置在下游6-8D處，見圖（七）。D為儀表工稱口徑，單位：mm
5．儀表在在管道上可以水平、垂直或傾斜安裝。
6．測量氣體時，在垂直管道安裝儀表，氣體流向不限。但若管道內含少量液體，為了防止液體進入儀表測量管，氣流應自下而上流動，如圖（四）a所示
7．測量液體時，為了保證管內充滿液體，所以在垂直或傾斜管道安裝儀表時，應該保證液體流動方向從下而上。若管道內含少量氣體，為了防止氣體進入儀表測量管，儀表應安裝在管線的較低處
如圖（四）b所示
8．測量高溫、低溫介質時，應注意保溫措施。轉換器內部（表頭殼體內）高溫一般不應超過70℃；低溫易使轉換器內部出現凝露，降低印制電路板的絕緣阻抗，影響儀表正常工作。
