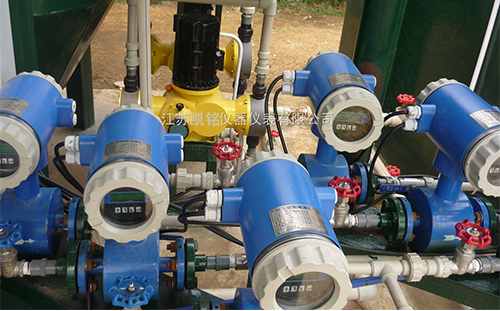

dn50電磁流量計
- 品*：JKM/凱銘儀表
- 型號：JKM-LDE
- 測量范圍：0.028～205258m3/h
- 精度等級：0.5級、1.0級
- 公稱通徑：DN10～DN2200
- 適用介質：污水、導電液體
- 工作壓力：1.6～6.3MPa
- 工作溫度：-20～+200℃
- 供電方式：220V 24V 鋰電池
- 訂貨號：DXM745824RCO
dn50電磁流量計概述
電磁流量計由電磁流量傳感器和電磁流量轉換器兩大部分組成，主要分為兩大類：一體型電磁流量計和分體式電磁流量計。
電磁流量計適用于防爆要求較高的場所，采用***新技術,利用恒流低頻三值矩形波或雙頻矩形波勵磁，既有矩形波磁場的優點，又克服了正弦波磁場的缺點；還可以消除電源電壓波動、電源頻率變化及勵磁線圈阻抗變化所造成的誤差；并有極好的零點穩定性和不受流體噪聲干擾影響。從而具有高穩定性、高可靠性的特點。防爆型電磁流量計測量原理是基于法拉*電磁感應定律，防爆型電磁流量計傳感器主要組成部分是：測量管、電極、勵磁線圈、鐵芯與磁軛殼體。電磁流量計主要用于測量封閉管道中的導電液體和漿液中的體積流量。如水、污水、泥漿、紙漿、各種酸、堿、鹽溶液、食品漿液等，防爆型電磁流量計廣泛應用于石油、化工、等領域。
dn50電磁流量計產品特點
1.獨立性強，測量不受液體密度、粘度、溫度壓力和電導率等物理量變化的影響。
2.結構簡單，故障率低，測量管內無活動及阻流部件，不堵塞、無壓損。
3.適用范圍廣，量程比寬，適合導電液體，含有纖維、固體顆粒和懸浮物的液體。
4.安裝要求低，直管段要求低（前5D后2D）。
5.工作穩定可靠，采用低頻方波勵磁，功耗小，零點穩定。
6.輸出信號多樣性，可輸出與流速成正比例的線性模擬信號、數字信號及報警信號。
7.可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功率損耗低；
8.采用16位嵌入式微處理器，運算速度快，精度高；
9.全數字量處理，抗干擾能力強，測量可靠，精度高，流量測量范圍度可達150:1；
10.超低EMI開關電源，適用電源電壓變化范圍大，抗EMC性能好；
11.全漢字菜單操作，使用方便，操作簡單，易學易懂；
12.高清晰度背光LCD顯示；
13.具有雙向流量測量、雙向總量累計功能，電流、頻率具備雙向輸出功能；
14.內部具有三個積算器可分別顯示正向累計量、反向累計量及差值積算量；
15.具有RS485或RS232數字通訊信號輸出
16.具有電導率測量功能，可判別傳感器是否空管；
17.恒流勵磁電流范圍大，可與不同公司、不同類型的電磁流量傳感器配套使用；
18.具有自檢與自診斷功能；
19.采用SMD器件和表面安裝（SMT）技術，電路可靠性高；
20.儀表內部設計有不掉電時鐘，可記錄16次掉電時間。
dn50電磁流量計主要技術指標
口徑：DN15~2400mm
介質：導電性液體
襯里：氯丁橡膠、聚氨酯橡膠、聚四氟乙烯、聚全氟乙丙烯
流速：≤15m/s
勵磁方式：方波勵磁
電極材料：不銹鋼316L、哈氏合金C、哈氏合金B(yǎng)、鈦、鉭、鉑銥
額定壓力：0.6MPa、1.0MPa、1.6MPa、4.0MPa
介質溫度：氯丁橡膠：-10~60℃ 聚氨酯橡膠：-10~40℃
聚四氟乙烯(F4)：-10~120℃ 聚全氟乙丙烯(F46)：-10~150℃
介質電導率：>5μs/cm
準確度等級：±1.0% ±0.5% ±0.2%
輸出信號：4~20mA電流，脈沖頻率，上下限報警
通訊：RS485/RS232(可選)
防護等級：IP65、IP67、IP68
防爆等級：ExdⅡCT3-CT6
電纜接口：M18*1.5
環境條件：環境溫度：-10~50℃ 相對濕度：5%~90% 環境電磁場：≤400A/m
供電電源：85~250VAC 20~36VDC 3.6V電池供電
dn50電磁流量計轉換器技術數據
1、電源：交流（85-265V，45-400Hz）；直流（11-40V）；
2、操作鍵和顯示：按鍵式（4個薄膜按鍵可設定選擇全部參數，也可利用PC機(RS232)對轉換器設定編程；3行LCD寬視角、寬溫、帶背光顯示；*1行顯示流量值；*2行顯示流量單位；*3行顯示流量百分比、正向總量、反向總量、差值總量、報警、流速。）；磁鍵式：（2個磁鍵用于顯示參數的選擇和復位，利用PC機(RS232)對轉換器設定編程；2行LCD寬視角、寬溫、帶背光顯示；*1行:磁鍵選擇:顯示流量百分比、正向總量、反向總量、差值總量、報警、流速。*2行：顯示流量。）
3、內部積算器：正向總量、反向總量及差值總量；
4、電磁流量計輸出信號：單向模擬輸出（全隔離，負載≤600D．(20mA時)；上限：0-21mA可選，每檔lmA；下限：0-21mA可選，每檔1mA；正、反向流量輸出方式編程）；雙向模擬輸出（下限限制為。或4mA，其他同單向模擬輸出）；雙向脈沖輸出（兩路輸出分別對應正向和反向流量,頻率0～800Hz,上限1-800Hz可選,每檔IHz；方波或選定脈寬，選定脈寬上限2．5S，每檔1ms；無源隔離晶體管開關輸出，可吸收250mA的電流，耐壓35V）；雙路報警輸出（可報警(編程)高／低流量、空管、故障狀態、正，，反向流量、模擬量超量程、脈沖量超量程、脈沖小信號切除，輸出極性可選；帶隔離保護的晶體管開關輸出,可吸收250mA的電流,耐壓35V. 與脈沖輸出不隔離 ）；
5、數字通訊：RS232，RS485，HART；
dn50電磁流量計襯里的選擇
1、襯里材料: 聚四氟乙烯（F4)
主要性能: 是化學性能*穩定的一種塑料，能耐沸騰的鹽酸、硫酸、硝酸和王水，也能耐濃堿和各種有機溶劑。不耐三氟化氯、高溫三氟化氯、高流速液氟、液氧、自氧的腐蝕;
*高介質溫度: 70℃;
適用范圍: 1、濃酸、堿等強腐蝕性介質。 2、衛生類介質;
2、襯里材料：聚全氟乙丙烯（F46)；
主要性能：同F(xiàn)4，耐磨性、抗負壓能力高于F4；
*高介質溫度: 70℃;
3、襯里材料：聚氟合乙烯（Fs)；
主要性能：適用溫度上限較聚四氟乙烯低，但成本也較低；
*高介質溫度: 70℃;
4、襯里材料：聚氯丁橡膠；
主要性能：1、有極好的彈性，高度的扯斷力，耐磨性能好。2、耐一般低濃度酸、堿、鹽介質的腐蝕，不耐氧化介質的腐蝕；
*高介質溫度: 70℃;
適用范圍：水、污水、弱磨損性的泥漿礦漿。
5、襯里材料：聚氨酯橡膠；
主要性能：1、耐磨性能極強。2、耐腐蝕性能較差；
*高介質溫度: 70℃;
適用范圍：中性強磨損的礦漿、煤漿、泥漿；
dn50電磁流量計進口保護法蘭和接地法蘭(或接地環)的選擇
1、法蘭種類：接地法蘭(或接地環)；
適用范圍：適用于非導體管道，如塑料管道，但有接地電極的傳感器不需要；
2、法蘭種類：進口保護法蘭；
適用范圍：當介質有強磨損性時選用；
dn50電磁流量計電極的選擇
1、電極材料：不銹鋼0Crl8Nil2M02Ti
耐蝕及耐磨性能：用于工業用水、生活用水、污水等具有弱腐蝕性的介質，適用于石油、化工、鋼鐵等工業部門及，市政、環保等領域；
2、電極材料：哈氏合金B(yǎng)；
耐蝕及耐磨性能：對沸點以下的一切濃度的鹽酸有良好的耐蝕性，也耐硫酸、磷酸、氫氟酸、有機酸等非氯化性酸、堿，非氧化性鹽液的腐蝕；
3、電極材料：哈氏合金C；
耐蝕及耐磨性能：能耐非氧化性酸，如硝酸、混酸、或鉻酸與硫酸的混合介質的腐蝕，也耐氧化性鹽類如：Fe，Cu下或含其他氧化劑的腐蝕，如高于常溫的次氯酸鹽溶液、海水的腐蝕；
4、電極材料：鈦；
耐蝕及耐磨性能：能耐海水、各種氯化物和次氯酸鹽、氧化性酸(包括發煙硫酸)、有機酸、堿的腐蝕。不耐較純的還原性酸(如硫酸、鹽酸)的腐蝕，但如酸中含有氧化劑(如硝酸、Fc＋＋、Cu＋＋)時，則腐蝕大為降低；
5、電極材料：鉭；
耐蝕及耐磨性能：具有優良的耐蝕性和玻璃很相似。除了氫氟酸、發煙硫酸、堿外，幾乎能耐--切化學介質(包括沸點的鹽酸、硝酸和l 50℃以下的硫酸)的腐蝕。在堿中刁；耐蝕；
6、電極材料：鉑／鈦合金；
耐蝕及耐磨性能：幾乎能耐一切化學介質，但不適用于王水和銨鹽；
7、電極材料：不銹鋼涂覆碳化鎢；
耐蝕及耐磨性能：用于無腐蝕性，強磨損性的介質；
8、備注：由于介質種類繁多，其腐蝕性又受溫度、濃度、流速等復雜因素影響而變化，故本表僅供參考。用戶應根據實際情況自己做出選擇，必要時應做擬選材料的耐腐試驗，如掛片試驗；
dn50電磁流量計儀表選型
1、量程范圍確認：
一般工業用電磁流量計被測介質流速以2～4m/s為宜，在特殊情況下，*低流速應不小于0.2m/s，*高應不大于8m/s。若介質中含有固體顆粒，常用流速應小于3m/s，防止襯里和電極的過分磨擦；對于粘滯流體，流速可選擇大于2m/s，較大的流速有助于自動消除電極上附著的粘滯物的作用，有利于提高測量精度。
在量程Q已確定的條件下，即可根據上述流速V的范圍決定流量計口徑D的大小，其值由下式計算：
Q=πD2V/4
Q:流量（㎡/h） D:管道內徑 V：流速（m/h）
電磁流量計的量程Q應大于預計的*大流量值，而正常的流量值以稍大于流量計滿量程刻度的50為宜。

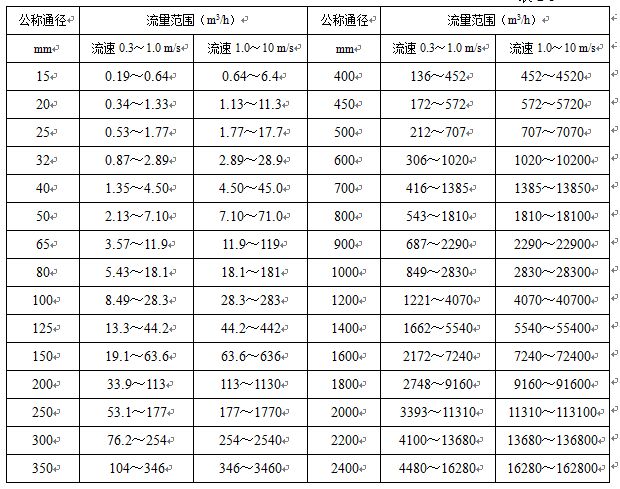

dn50電磁流量計參考流量范圍
